Použitím příkazu Nastřižení vytvořte mezeru v plechové součásti vytvořené pomocí náčrtů uzavřeného profilu, aby bylo možné provést rozvinutí. Když vyberete v rozevíracím seznamu Typ nastřižení položku Meze plochy, musíte definovat umístění nastřižení výběrem plochy modelu, která bude odstraněna.
- Na pásu karet klikněte na
kartu Plech
panel Upravit
možnost Nastřižení hrany
. - V dialogu Nastřižení plochy vyberte z rozvíracího seznamu Typ nastřižení položku Meze plochy.

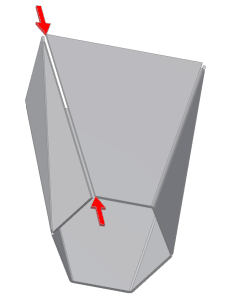

- Vyberte v grafickém okně plochu plechového modelu, která bude odstraněna jako prvek nastřižení.
- Kliknutím na tlačítko OK vytvořte Nastřižení a dialog zavřete. Kliknutím na tlačítko Použít můžete vytvořit nastřižení a nechat dialog otevřený k vytváření dalších prvků nastřižení.
Poznámka: Kdykoliv kliknete na tlačítko Storno zrušíte všechny vstupy a dialog zavřete.
Tip: Prvky nastřižení v mezích plochy se často využívají k odstranění malých ploch ohybu vytvořených jako výsledek šablonové příruby vytvořené jako výstup ohraňovacího lisu. Zatímco odstranění ploch ohybu je běžné, pomocí možnosti Meze plochy lze odstranit libovolnou plochu, která vytvoří nastřižení.
