Použijte příkaz Hladké (G2) k vytvoření podmínky plynulého zakřivení (G2) mezi spline a další křivkou, například čárou, obloukem nebo spline. Plynulá vazba je k dispozici v 2D nebo 3D náčrtu nebo ve výkresovém náčrtu.
- Na pásu karet klikněte na
kartu Náčrt
panel Vazby
Hladká (G2)
. - K přidávání Hladké vazby klikněte na spline a na křivku, která je připojena ke koncovému bodu spline. Zakřivení spline se upraví podle potřeby k vytvoření stavu G2.
- Pokračujte v umísťování vazeb vyhlazení (G2) nebo jedním z následujících způsobů činnost ukončete:
- Klikněte pravým tlačítkem a vyberte položku Hotovo.
- Stiskněte klávesu Esc.
- Vyberte další příkaz.

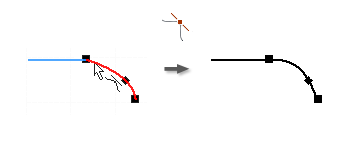

Názorná ukázka jak vytvořit vazbu plynulého zakřivení
