Umístění třídeskové základny formy

V této části umístíte třídeskovou základnu formy.

1. Přejděte na pás karet a klikněte na kartu kartu Sestava formy panel Sestava formy Základny formy .
2. V dialogu Základna formy se ujistěte, že je výběr umístění aktivní. Vyberte hranu, která odděluje matrici a razník a nalezněte referenční bod umístění podle následujícího obrázku.

3. V dialogu Základna formy klikněte na rozbalovací nabídku Výrobce a Typ. Vyberte výrobce Futaba a kategorii Třídeskové základny formy.
4. Vyberte položku FUTABA-DA-S-IH ze seznamu.
5. Nastavte velikost na 400 x 450 mm.

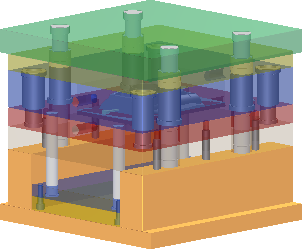

6. Klikněte na tlačítko OK a vygenerujte základnu formy podle následujícího obrázku.
7. Volitelně pokud máte zapnutou výzvu na název souboru klikněte v dialogu Pojmenování souboru na tlačítko OK, přijměte výchozí název a vygenerujte základnu formy.
