V návrhu musí být vertikální členy v jedné rovině s horním a dolním profilem. Protáhneme vertikální členy, aby bylo splněno toto kritérium.

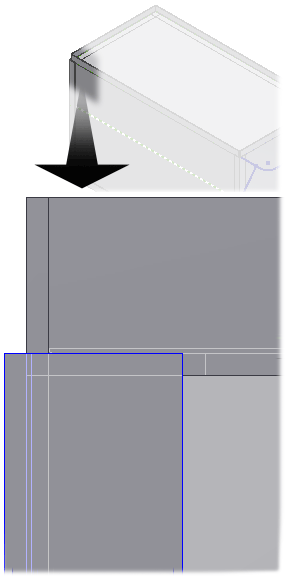

- Natočte si zobrazení modelu tak, jak vidíte na obrázku.
- Na pásu karet klikněte na
kartu Návrh
panel Rámová konstrukce
položka Prodloužit nebo zkrátit
. - Zvolte svislý kanál. Výběr proveďte blízko vrchní části kanálu.Poznámka: Pokud prodlužujete jeden konec komponenty, bude prodlužován konec nejbližší kurzoru při výběru dané komponenty.
- Zkontrolujte, zda je vybraný příkaz Jeden konec.
Aktuálně je konec vertikálního kanálu v jedné rovině s vnitřními plochami horních kanálů. Šířka kanálů je 40 mm. Proto je vzdálenost protažení 35 mm.
- Do pole Protažení zadejte hodnotu 35 mm.
- Klikněte na tlačítko Použít.
- Zopakujte tento postup pro druhý konec vertikálního kanálu, tentokrát ale s délkou prodloužení 5 mm.
- Zopakujte tento proces pro horní konce zbývajících tří kanálů. U zbývajících kanálů není nutné upravovat dolní konce.
- Po dokončení zavřete dialog.
