Během výroby plechových součástí je často zásadní, aby byly fyzické ohyby vytvořené v konkrétní sekvenci. Tato sekvence pořadí ohybu může být definována během zobrazení modelu v rozvinutém stavu. Jakmile je definována, sekvence ohybu může být extrahována do poznámek tabulky ohybu na výrobních výkresech.
Aplikace Autodesk Inventor podporuje poznámky o pořadí ohybu na osách ohybu, které se vytvoří při rozvinutí tvarovaných prvků, a také na kosmetických osách ohybu, které byly přidány ručně.

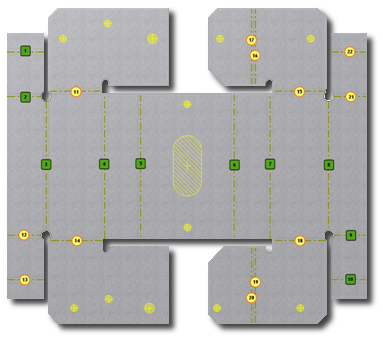

Pořadí ohybu je označeno na rozvinutém stavu modelu barevnými symboly obsahující číslo sekvence. Kruhové značky jedné barvy označují ohyby, které zachovávají výchozí sekvenci. Čtvercové symboly jiné barvy označují ohyby, které byly upraveny. Aktivní barevné schéma stanovuje použité barvy.
Ohyby lze uspořádat třemi způsoby:
|
Řízená změna pořadí·– vyzývá k výběru počátečního a koncového symbolu. Použitím algoritmu, který prochází rovinné plochy, budou osy ohybu ležící mezi vybraným počátečním a koncovým symbolem přečíslovány. |
|
|
Sekvenční změna pořadí – po výběru úvodního symbolu osy ohybu, který se má změnit, musíte ručně provádět sekvenční výběr symbolů, dokud nebude nová sekvence kompletní. |
|
|
Jednotlivé úpravy – vybere a změní se jen určitá značka ohybu. |
Několik os ohybu může být označeno duplicitními identifikátory pořadí.
