V této části přidáte plastovou součást do nové sestavy návrhu formy. Plastová součást obsahuje více pevných těles a požadované těleso musí být odvozeno do sestavy formy.
- Přejděte na pás karet a klikněte na kartu Rozvržení formy
panel Rozvržení formy možnost Plastová součást
. - V dialogu Plastová součást zvolte soubor součásti PFTuorial_complete.ipt a klikněte na příkaz Otevřít k přidávání plastové součásti do sestavy formy. Poznámka: Kliknutím na tlačítko Ano zavřete pole zprávy, které oznamuje, že daný soubor neleží na cestě aktivního projektu.
- Objeví se zpráva upozornění oznamující, že v součásti je více než jedno pevné těleso. Chcete-li pokračovat, klikněte na tlačítko Ano.
- Klikněte pravým tlačítkem na položku PFTutorial_complete_1 v levém rámu a zvolte příkaz Přejmenovat. Jako nový název souboru zadejte PFTuorial_Top_Shell.
- Smažte zaškrtávací znaménka u položek Pevné4, Pevné5 a Pevné7. Jediné pevné těleso zvolené v pravé rámové konstrukci je Pevné2.
- Kliknutím na tlačítko OK odvodíte plastovou součást.

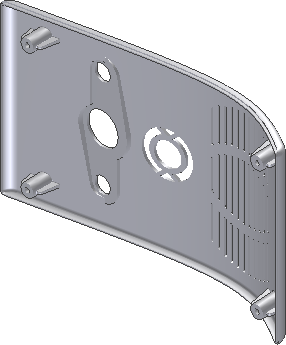

- Kliknutím do grafického okna umístěte součást s výchozí volbou zarovnání. Plastová součást se zobrazí jako na následujícím obrázku.
- Nebo pokud jste povolili možnost Vyzvat k zadání názvů souborů, klikněte na tlačítko OK k přijetí výchozích hodnot v dialogu Pojmenování souborů a umístěte součást.
