Tvorba reprezentací úrovně podrobností

Použití reprezentací úrovně detailů k určení, které komponenty jsou nahrány do paměti nebo k vytvoření jediné reprezentace součásti. Můžete vytvořit několik reprezentací k načtení různých aspektů sestavy a k řízení spotřeby paměti.

Reprezentaci úrovně podrobností můžete kdykoliv zaměnit za jinou. Dvakrát klikněte na její název v prohlížeči, aktivujte ji, nebo pokud vám to více vyhovuje, klikněte pravým tlačítkem na její název a zvolte Aktivovat.

Zkoumání systémových reprezentací úrovně podrobností

Všechny sestavy obsahují pět systémových úrovní detailů:

Chcete-li otevřít soubor s aktivní úrovní detailů definovanou systémem nebo uživatelem, klikněte na položku Možnosti v dialogu Otevřít soubor, vyberte požadovanou úroveň detailů a klikněte na tlačítko Otevřít. Pomocí některého z vlastních souborů sestavy nebo vzorových souborů modelu vyzkoušejte dopady jedné z reprezentací úrovní detailů definovaných systémem.

Poznámka: Systémem definované reprezentace úrovně podrobností jsou k dispozici jen pro soubory migrované a uložené do aktuální verze. Pokud je třeba, otevřete sestavu a klikněte na možnost Uložit. V dialogu Uložit klikněte na možnost Ano všem (uložení všech souborů) a poté na tlačítko OK. Zavřete sestavu a znovu ji otevřete.
  1. Otevřete soubor sestavy, jako například ukázkový soubor Engine.iam.
  2. V prohlížeči klikněte na složku Representations, rozbalte ji a pak kliknutím rozbalte složku Level of Detail.

    Implicitně se zvolí Hlavní reprezentace a všechny komponenty v sestavě se načtou do paměti. Prohlédněte si celou hierarchii prohlížeče a zkontrolujte, zda jsou uvedeny všechny soubory.

  3. V prohlížeči dvakrát klikněte na reprezentaci Celé Obsahové centrum vypnuto. V příkladě Engine.iam jsou z paměti a z grafického okna odstraněny některé šrouby a podložky. Prohlédněte si hierarchii prohlížeče a zjistěte, zda jsou vypnuty komponenty Obsahového centra (zobrazí se jako přeškrtnutý text).
    Poznámka: Reprezentace Všechna Obsahová centra potlačena potlačí všechny komponenty v následujících dvou umístění: složka Default Content Center Files určená na kartě Soubor v dialogu Možnosti aplikace a složka Content Center Files určená v položce Možnosti složky aktuálního projektu. Nebude-li komponent Obsahového centra uložen v jednom z těchto dvou míst, nebude potlačen.
  4. Dvakrát klikněte na položku Všechny komponenty vypnuty, nebo Všechny součásti vypnuty a projděte prohlížečem, abyste zjistili výsledek. Všechny součásti, nebo komponenty budou odstraněny z paměti i z grafického okna.
Tip: Můžete otevřít sestavu s aktivovanou reprezentací systémové úrovně podrobností. V dialogu Otevřít soubor zvolte sestavu, kterou chcete otevřít, a klikněte na tlačítko Možnosti. V dialogu Možnosti otevření souboru zvolte systémovou reprezentaci úrovně podrobností.
Poznámka: Zkontroluje změřenou kapacitu na stavovém řádku, kde zjistíte počet výskytů a souborů uložených pro každou reprezentaci.

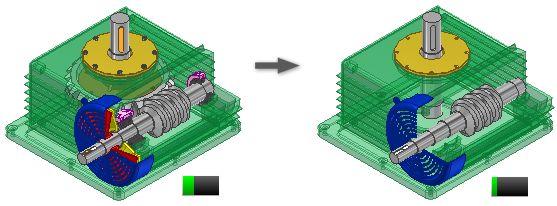

Vytvoření reprezentaci úrovně detailů s omezeným počtem komponent

  1. Klikněte na tlačítko Otevřít a přejděte k sestavě, kterou chcete otevřít.
  2. V prohlížeči (nebo v grafickém okně, pokud jsou komponenty viditelné) určete, které komponenty vypnout a které naopak zapnout.
  3. Klikněte pravým tlačítkem na komponentu v prohlížeči, nebo v grafickém okně, pokud je viditelný, a zvolte možnost Vypnout. K načtení komponenty odstraňte možnost Vypnout.
  4. Pokračujte s vypínáním a zapínáním komponent podle potřeby.
  5. Klikněte pravým tlačítkem myši na položku Úroveň detailů v prohlížeči a zvolte možnost Nová k vytvoření nové reprezentace úrovně detailů, která zachycuje aktuální stav vypnutí jednotlivých komponent.
  6. Po skončení práce klikněte na možnost Uložit a soubor uložte. Budete vyzváni k zadání popisného názvu nové reprezentace úrovně podrobností.
Poznámka:
  • Použijte možnosti místní nabídky a vytvořte nové reprezentace úrovně podrobností a kopie existujících reprezentací úrovně podrobností.
  • Reprezentace zobrazení návrhu můžete kopírovat do reprezentací úrovně podrobností. Pravým tlačítkem myši klikněte na požadovanou reprezentaci pohledu návrhu a vyberte možnost Kopírovat do úrovně detailů.
  • Reprezentace úrovně detailů definované uživatelem můžete odstranit. Systémové reprezentace odstranit nelze. Klikněte pravým tlačítkem na reprezentaci úrovně podrobností, kterou nechcete, a zvolte Odstranit.
  • K otevření souboru s aktivní systémovou nebo uživatelem definovanou úrovní detailů zvolte v dialogu Otevřít soubor položku Možnosti a před otevřením zvolte příslušnou úroveň detailů.

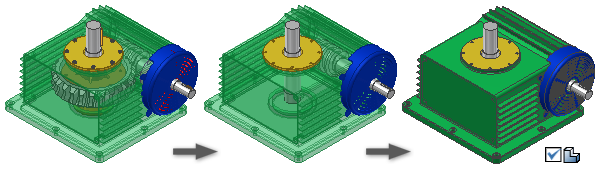

Vytvoření náhradní úrovně detailů pomocí příkazu Obal

  1. Klikněte na tlačítko Otevřít a přejděte k sestavě, kterou chcete otevřít.
  2. Klikněte pravým tlačítkem myši na položku úrovně detailů v prohlížeči a pomocí položky Nové nahrazení > Obal vytvořte z dané sestavy novou součást obalu.
  3. V dialogu Nová odvozená náhradní součást pojmenujte danou komponentu, vyberte šablonu, která má být použita (dle potřeby) a přiřaďte nové umístění souboru. Pokračujte stisknutím tlačítka OK.
  4. Otevře se dočasné okno, v němž se spustí příkaz Obal sestavy. Výchozí možnosti slouží k vytvoření součásti kompozitního povrchu, kde budou odstraněny všechny komponenty a díry s nulovou viditelností.
    Poznámka: Aby mohla být díra odstraněna, nemusí být kruhová. Obdélníkový výřez je považován za díru.
  5. Dle výchozího nastavení je zapnut režim snížené paměti. Součást obalu vytvořená pomocí tohoto režimu využívá méně paměti, protože žádná zdrojová tělesa nejsou ukládána do mezipaměti. Tuto možnost doporučujeme ponechat zapnutou.
  6. Kliknutím na tlačítko OK vytvoříte součást obalu, zavřete okno sestavy obalu a vrátíte se do vlastnící (zdrojové) sestavy.
  7. Měřič kapacity ve vlastnící sestavě odráží jedinou součást. Prohlížeč úrovně detailů obsahuje nový aktivní model znázorněný ikonou náhradní úrovně detailů.
Poznámka: Jestliže vytvoříte součást obalu ze sestavy a použijete ji jako náhradu, budou všechny externí odkazy zakázány a bude nutné je aktualizovat ručně.

Pomocí možnosti Odvodit sestavu vytvořte reprezentaci náhradní úrovně detailů.

  1. Klikněte na tlačítko Otevřít a přejděte k sestavě, kterou chcete otevřít.
  2. K využití sníženého počtu součástí úrovně detailů pro odvozenou sestavu ji před pokračováním vytvořte. Tento krok zajistí maximální úsporu paměti. K dalšímu kroku můžete také pokračovat bez vytvoření nové úrovně detailů.
  3. Pravým tlačítkem myši klikněte na položku úrovně detailů a zvolte položku Nová náhradní>Odvozená sestava k vytvoření nové odvozené součásti z dané sestavy. Aktivní úroveň detailů v době vytvoření obsahuje výchozí reprezentaci tělesa pro operaci odvození.
  4. V dialogu Nová odvozená náhradní součást pojmenujte danou komponentu, vyberte šablonu, která má být použita (dle potřeby) a přiřaďte nové umístění souboru. Pokračujte stisknutím tlačítka OK.
  5. Otevře se přechodné okno, ve kterém se spustí příkaz k odvození sestavy. Odvozená tělesa sestavy v seznamu označují úroveň detailů aktivní v okamžiku vytvoření.
  6. V dialogu Odvozená sestava zvolte kartu Tělesa, Ostatní nebo kartu Reprezentace a před pokračováním proveďte změny.
  7. Dle výchozího nastavení je zapnut režim snížené paměti. Odvozená součást vytvořená pomocí tohoto režimu využívá méně paměti, protože neukládá žádná zdrojová tělesa do vyrovnávací paměti. Tuto možnost doporučujeme ponechat zapnutou.
  8. Kliknutím na tlačítko OK vytvořte odvozenou součást, označte novou součást jako náhradní, zavřete okno odvozené sestavy a vraťte se do původní (zdrojové) sestavy.
  9. Měřič kapacity ve vlastnící sestavě odráží jedinou součást. Prohlížeč úrovně detailů obsahuje nový aktivní model znázorněný ikonou Náhradní úrovně detailů.
Poznámka: Při vytvoření odvozené součásti ze sestavy a v případě, že ji použijete jako náhradní, budou všechny externí odkazy zakázány a bude třeba je aktualizovat ručně.

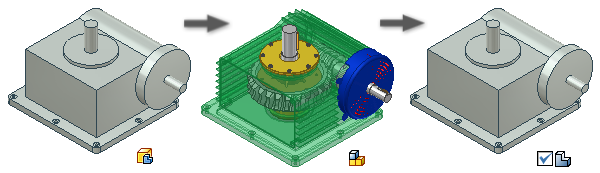

Vytvoření náhradní reprezentace úrovně detailů pomocí souboru součásti na disku.

  1. Vytvořte zjednodušenou reprezentaci sestavy modelací součásti nebo vytvořením odvozené součásti ze sestavy. Soubor uložte na disk.
  2. V případě potřeby otevřete soubor součásti na disku.
  3. Pravým tlačítkem myši klikněte na položku součásti v prohlížeči a z místní nabídky zvolte položku Náhradní. Zobrazí se dialog. Označíte-li součást jako náhradní, budou všechny externí odkazy zakázány a bude třeba je aktualizovat ručně.
  4. Pokračujte stisknutím tlačítka Ano. Součást je označena jako náhradní a k ikoně dané součásti v prohlížeči je připojena ikona náhradní součásti . Soubor uložte.
  5. Otevřete sestavu, kterou chcete zjednodušit (vlastnící sestavu).
  6. Pravým tlačítkem myši klikněte v prohlížeči na položku úrovně detailů a zvolte možnost Nová náhradní>Vybrat soubor součásti.
  7. V dialogu Umístit komponentu zvolte zjednodušený soubor součásti, který má být použit jako náhradní a poté klikněte na možnost Otevřít.
  8. Uzel prohlížeče úrovně detailů zobrazí ikonu náhrady a název NáhradníÚroveňDetailů1. Náhradní úroveň detailů lze stejně jako ostatní záznamy prohlížeče přejmenovat.
Poznámka: Není-li daná náhradní součást vytvořena ve stejném umístění XYZ a orientaci jako sestava, je vložena do dané sestavy v odlišné pozici, než jakou má nahrazovaná sestava. Pro nové umístění součásti použijte úchopy a přesunutí, nebo na původní pracovní prvky aplikujte vazby. Této práci navíc se lze vyhnout, je-li náhradní součást vytvořena z hran nebo náčrtů promítnutých z detailní sestavy nebo pokud je založena na površích a tělesech z detailní sestavy zkopírovaných.
Poznámka: Při vytvoření odvozené součásti ze sestavy a pokud ji použijete jako náhradní, budou všechny externí odkazy zakázány a bude třeba je aktualizovat ručně.

Použití měření kapacity pro řízení spotřeby paměti

Pro zvýšení výkonu při práci na velké sestavě určete pomocí měření kapacity aktuální stav spotřeby paměti. Přejte-li si snížit využití paměti určete, zda můžete potlačit nějaké komponenty a vytvořit novou reprezentaci úrovně detailů nebo použijte náhradní úroveň detailů k dalšímu snížení využití paměti.

Nadřazené téma: Reprezentace úrovně podrobností
