Vytvoření profilů pro spirálové pružiny

Vytvořte podle následujícího postupu cívku se 12 závity. Začněte kreslením konstrukčních čar na základě rozměrů cívky. K vytvoření 3D cívky se používá několik základních příkazuů aplikace Autodesk Inventor, včetně:

Krok 1: Vytvořte plošné křivky spline k reprezentaci jednoho závitu pružiny

V souboru nové součásti vytvořte náčrt 2D s jedinou křivkou spline (a přidruženou konstrukční geometrii), která představuje jeden závit pružiny. Doporučujeme, aby jeden koncový bod křivky spline byl shodný s primární pracovní rovinou a byl vystředěn kolem primární pracovní osy.

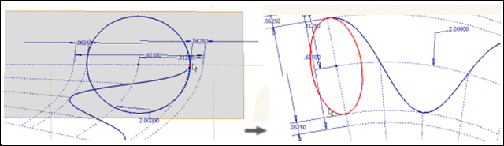

Krok 2: Vytvořte kroužek, který představuje průměr pružiny.

  1. Přejděte na pás karet a klikněte na kartu 3D Model panel Náčrt možnost Vytvořit 2D náčrt .
  2. Vytvořte druhý 2D náčrt s jedním kroužkem, který představuje průměr pružiny. Tento kroužek musí být shodný s koncem křivky spline v prvním náčrtu.

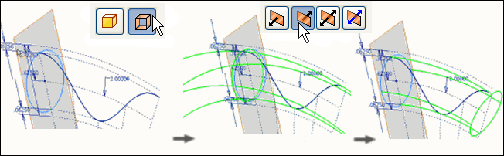

Krok 3: Vytvořte konstrukční geometrii k definování cesty pro pružinu – Součást 1

  1. Kliknutím na kartu 3D Model panel Vytvořit Rotace otočte povrch.
  2. Vyberte plošný výstup a potom vyberte kroužek jako profil a osu Z.
  3. Zadejte 30 stupňů jako úhel. Úhel je délka jednoho segmentu (závitu) cívky.
  4. Přepněte směr cívky doprava.
  5. Klikněte na tlačítko OK k otočení cívky a vygenerování trubky s rotační plochou ohraničující náčrt křivky spline.

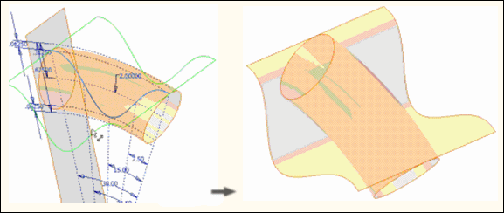

Krok 4: Vytvořte konstrukční geometrii k definování cesty pro pružinu – Součást 2

  1. Přejděte na pás karet a klikněte na kartu 3D model panel Vytvořit Vysunutí .
  2. Vysuňte náčrt spline oběma směry, aby protínal cívku v obou směrech. Určete výstup k vygenerování vysunuté plochy, která protíná rotační plochu.

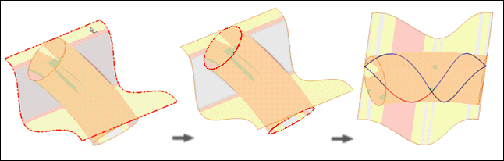

Krok 5: Připravte příkaz Tažení vytvořením cesty pro pružinu

  1. Přejděte na pás karet a klikněte na kartu 3D Model panel Náčrt možnost Vytvořit 3D náčrt .
  2. Pomocí nástroje 3D Průsečík vytvořte 3d náčrt v průsečíku těchto dvou ploch včetně vygenerování cesty pro pružinu.

    Tato čára představuje jeden závit cívky a tvoří cestu pro cívku, kterou bude sledovat.

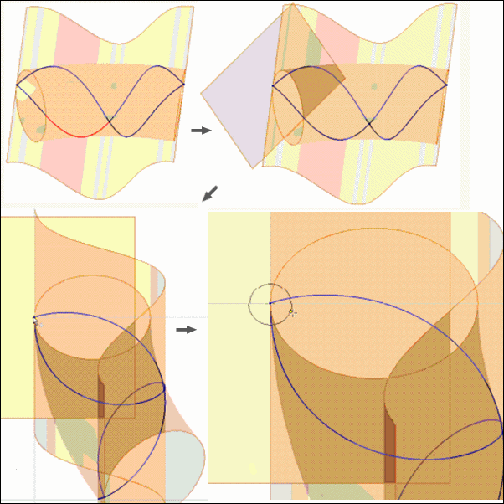

Krok 6: Připravte příkaz Tažení vytvořením profilu pro pružinu

  1. Přejděte na pás karet a klikněte na kartu 3D Model a v panelu Pracovní konstrukční prvky vyberte možnost Rovina. .
  2. Vytvořte pracovní rovinu v koncovém bodě jednoho segmentu 3d náčrtu kolmo k vybranému segmentu.
    Poznámka: Nyní je zde cesta a pracovní rovina kolmá k této cestě. Dalším krokem je náčrt aktuálního průřezu k tažení po cestě.
  3. Přejděte na pás karet a klikněte na kartu 3D Model panel Náčrt možnost Vytvořit 2D náčrt .
  4. Přejděte na pás karet a klikněte na kartu Náčrt panel Kreslení možnost Promítnutí geometrie .
  5. Vytvořte 2D náčrt na nově vytvořené pracovní rovině s jedním kroužkem, který představuje průřez drátu pružiny. Střed kroužku musí být shodný s koncovým bodem této pružiny.

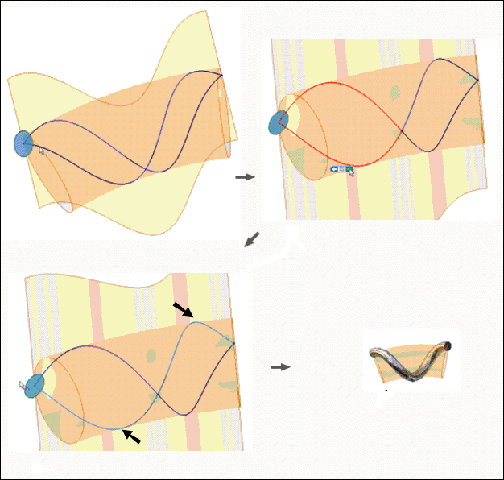

Krok 7: Táhněte jeden závit pružiny

  1. Přejděte na pás karet a klikněte na kartu 3D model panel Vytvořit možnost Tažení .

    Příkaz Tažení automaticky vybírá profil modelu vytvořeného v kroku 6, protože je to jediný uzavřený profil v modelu.

  2. Vyberte dva sousední segmenty 3d spline jako cestu tažení.
    Poznámka: Výběr položky Jiný lze použít k potlačení nežádoucího řetězení segmentů.

    Nyní je vybrán jeden závit.

  3. Klikněte na tlačítko OK. Kolem zakřivené osy se zobrazí jeden závit této pružiny.

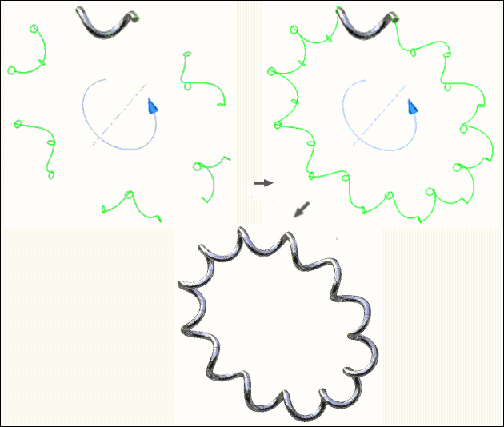

Krok 8: Přeneste prvek tažení k dokončení pružiny

  1. Přejděte na pás karet a klikněte na kartu Náčrt panel Pole možnost Kruhové .
  2. V dialogu Kruhové pole klikněte na tlačítko Prvky a v prohlížeči pak vyberte položku Tažení.
  3. Klikněte na položku Osa a potom vyberte stejnou osu, která byla použita pro vytvořené rotačního povrchu.
  4. Zadejte 12 pro Umístění a potom zadejte 360 stupňů pro úhel.
  5. Klikněte na tlačítko OK. Zobrazí se hotová pružina na křivočarých osách.
Nadřazené téma: 3D prvky tažení
