- Aktivujte soubor Cylinder Clamp.ipn k editaci.
Protože je soubor Cylinder Clamp.ipn stále otevřený, existuje několik metod, které můžete použít k vrácení souboru pro úpravy:
- Pokud jsou v aplikaci Autodesk Inventor otevřená samostatná okna, klikněte na okraj okna IPN souboru.
- Na dolní hraně aplikace klikněte na kartu Cylinder Clamp.ipn.
- Nebo klikněte na dolní hraně aplikace na šipku Otevřít dokumenty směřující nahoru a vyberte ze seznamu otevřených dokumentů soubor Cylinder Clamp.ipn.
Nyní přidáte do prezentace pohyb, který obsahuje několik změn směru.
- Přejděte na pás karet a klikněte na
kartu Prezentace
panel Vytvořit
možnost Pohyblivé komponenty
, nebo klikněte pravým tlačítkem myši a vyberte ve směrové nabídce položku Pohyb komponent. - Klikněte na dříve použitou plochu k výběru směru:
- Klikněte na instanci Lock Pin, která vypadá, že je v pohledu nejblíže.
- Vytáhněte kolík o určitou vzdálenost ven (směrem doleva).
- Uvolněním tlačítka myši dokončete tažení a založte první segment stopy.
- V poli Transformace dialogu Pohyb komponenty klikněte na tlačítko Y.
- V pohledu klikněte na prázdnou oblast a táhněte kurzor o určitou vzdálenost dolů směrem k dolní části pohledu.
- Uvolněním tlačítka myši dokončete tažení a ukončete druhý segment trajektorie.
- V poli Transformace dialogu Pohyb komponenty klikněte na tlačítko X.
- V pohledu klikněte na prázdnou oblast a táhněte o určitou vzdálenost dolů směrem k pravé části pohledu.
- Uvolněním tlačítka myši dokončete tažení a ukončete třetí segment stopy.

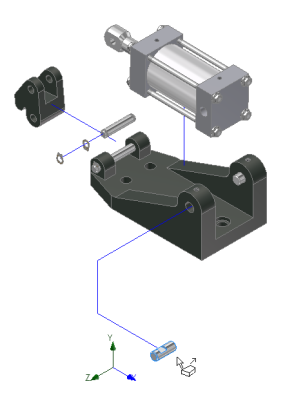

- Klikněte v dialogu Pohyb komponenty na tlačítko Zavřít. Váš profil musí vypadat jako na následujícím obrázku:
- Klikněte na tlačítko
Uložit.
