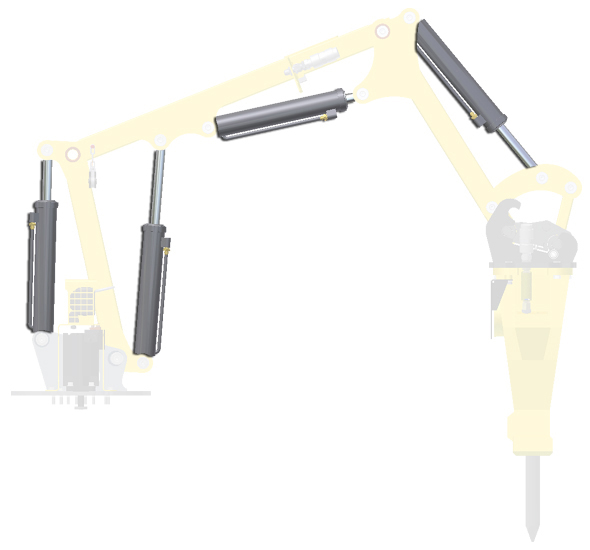

V návrhu se často několikrát používá kinematická podsestava, jako například hydraulický píst. Každý výskyt může být zobrazen v jiné poloze, aby představoval aktuální kinematický stav návrhu. Pomocí flexibilního stavu lze zobrazit každý výskyt v jiné poloze v rámci nadřazené sestavy.
K zapnutí flexibilního stavu klikněte pravým tlačítkem na podsestavu komponenty a vyberte možnost Flexibilní. Svarové sestavy nemohou být flexibilní.
Podsestava nemůže být flexibilní a současně adaptivní.
Existují nějaká pravidla použití flexibilních sestav?
- Na rozdíl od adaptivity nebude modifikována, když pozměníte polohu flexibilní podsestavy.
- Součásti nemohou být flexibilní.
Jak lze použít flexibilitu u polohové reprezentace a reprezentace návrhu?
Flexibilita se často používá ve spojení s polohovými reprezentacemi pro uložení sestavy v různých stavech, které lze vyvolat a reprezentovat v modelování sestavy a výkresových pohledech.
Každou instanci sestavy lze zobrazit v jiné poloze, ale rozpiska tím nebude ovlivněna.
Jak se liší flexibilní od adaptivních komponent v sestavách?
Komponenta nemůže být flexibilní a zároveň adaptivní. Stavy se zadávají možnostmi v místní nabídce a mohou se podle potřeby zapínat a vypínat.
|
Tyto dvě metody se používají k vyhodnocení kinematických konfigurací komponent: |
|
|
Adaptivní sestavy |
Samotná sestava se přizpůsobuje změnou polohy a velikosti svých komponent. Stupně volnosti zůstaly otevřeny. Všechny instance komponenty jsou ovlivněny stejnoměrně přizpůsobenou velikostí, tvarem nebo polohou. Změny se ukládají do souborů jednotlivých komponent, když se požaduje jejich přizpůsobení v sestavě. |
|
Flexibilní sestavy |
Flexibilní sestavy se chovají podobným způsobem jako adaptivní podsestavy, ale každá instance může mít jedinečnou polohu. Později není podsestava upravena, na rozdíl od adaptivní podsestavy. Stupně volnosti se nechávají otevřené, aby komponenty mohly změnit polohu. Flexibilní stav každé instance je uložen pouze ve zpracované sestavě, ne v jednotlivých komponentách. |
