Nyní vytvoříme na pracovní rovině náčrt. V pozdějším kroku bude tento náčrt zrcadlově obrácen na druhou stranu osy X této součásti. Používá se k vyříznutí nebo vysunutí částí materiálu z válcového prvku součásti.

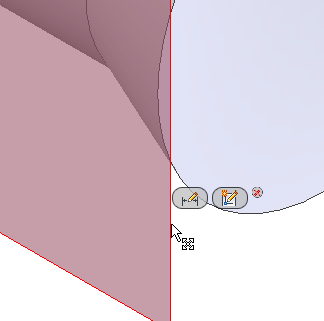

- Klikněte na kteroukoliv ze čtyř hran pracovní roviny.
- Když se zobrazí minipanel nástrojů, klikněte na druhé tlačítko vpravo označené popiskem nástroje Vytvořit náčrt.

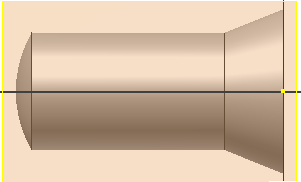

- Pohled se automaticky otočí rovnoběžně s rovinou XY. K tomu dochází, protože je možnost Pohled na náčrtovou rovinu při vytváření náčrtu na kartě Náčrt v dialogu Možnosti aplikace aktivní.
Do prohlížeče modelu je přidán nový prvek Náčrt2.
