Umožňuje v součásti vytvořit prvek háčkového spoje z bodů na 2D náčrtu.
- Vytvořte nebo importujte tenkostěnnou součást.
- Vytvořte náčrt se dvěma body, které odpovídají umístění západky.
- Klikněte na kartu
kartu 3D Model
panel Plastická součást
položka Háčkový spoj

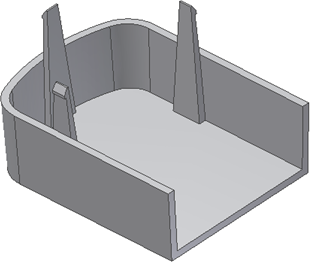

. Ujistěte se, že metoda umístění je Od náčrtu. Následující obrázky používají styl Západky Konzola háčku háčkového spoje. - Pokud se jedná o jediný náčrt s body, budou tyto body vybrány automaticky. V opačném případě vyberte body pro umístění (výběr zrušíte stisknutím klávesy Ctrl a kliknutím).
- Všimněte si, že čtyři možné směry pro jednotlivé západky jsou zarovnány s osou XY náčrtové roviny. Kliknutím na šipku směru háčku určíte u jednotlivých háčků správnou orientaci.
- Upravte parametry nosníku a háčku nebo použijte k dosažení požadovaného tvaru manipulátory. Všimněte si, že manipulátory tvaru nejsou aktivní, když je směr háčku dolů (k zjednodušení výběru směrů).
- Ověřte, že je zaškrtnutá možnost Prodloužit, a klikněte na tlačítko OK.
