V některých případech je vhodné, aby se určité součásti pohybovaly jako tuhá tělesa a spoj není nutný. Pokud jde o pohyb těchto součástí, svařované těleso funguje jako podsestava pohybující se v řetězu vazeb v rámci nadřazené sestavy. Obdobně budou jindy komponenty tvořící svařovanou skupinu potřebovat stupně volnosti, aby se mohly v simulaci pohybovat. Tak je tomu v případě svařované skupiny v modelu Pila.
Vytvoření 2D dotyku
- V prohlížeči rozbalte pohyblivé skupiny.
- Klikněte pravým tlačítkem myši na váleček zdvihátka a klikněte na možnost Zachovat stupeň volnosti. Charakteristiky pohybu zdvihátka budou zachovány.
- V grafické oblasti klikněte na zdvihátko a přetáhněte je ze sestavy kliky vačky.
- Přejděte na pás karet a klikněte na
karta Dynamická simulace
panel Spoj
příkaz Vložit spoj
a ze seznamu vyberte položku 2D dotyk. - Vyberte hranu profilu vačky (1).
- Vyberte kruhový náčrt (2) na komponentě válečku.
- Klikněte na tlačítko Použít. Jak vidíte, geometrie náčrtu může pomáhat při definici simulace.
- Táhněte zdvihátko, dokud se váleček nedotkne vačky. Všimněte si, že do ní nevniká. 2D dotyk vytvořil mechanický vztah mezi dvěma komponentami.

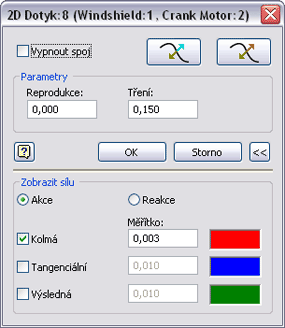

- Nastavte vlastnosti 2D dotyku a zobrazte silový vektor. V prohlížeči klikněte pravým tlačítkem myši na 2D dotykový spoj a vyberte položku Vlastnosti.
- Nastavte hodnoty reprodukce na 0,0.
- Rozbalte dialog a přejděte do jeho dolní části. Zaškrtněte políčko Normální a položku Měřítko nastavte na hodnotu 0,003.
