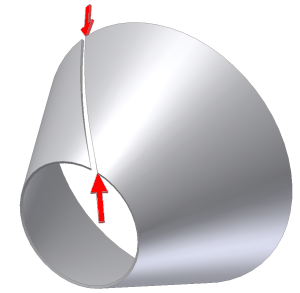

Použitím příkazu Nastřižení vytvořte mezeru v plechové součásti vytvořené pomocí náčrtů uzavřeného profilu, aby bylo možné provést rozvinutí. Typ nastřižení od bodu k bodu vyžaduje výběr plochy modelu a dvou existujících bodů, které budou definovat umístění začátku a konce nastřižení. Stejně jako u typu jednobodového nastřižení, lze vybrat body pracovní, středové body na hranách, koncové body na vrcholech ploch nebo načrtnuté body z dříve vytvořeného náčrtu.
- Přejděte na pás karet a klikněte na
kartu Plech
panel Upravit
možnost Nastřižení hrany
. - V dialogu Nastřižení hrany vyberte z rozvíracího seznamu Typ nastřižení položku Bod do bodu.
- Vyberte v grafickém okně plochu plechového modelu, která se má nastřihnout.
- Vyberte v grafickém okně viditelný bod náčrtu, který definuje začátek umístění nastřižení.
- Vyberte v grafickém okně viditelný bod náčrtu, který definuje konec umístění nastřižení.
- V dialogu Nastřižení hrany můžete do pole Hodnota mezery zadat jinou hodnotu než Velikost mezery.
- V dialogu Nastřižení plochy můžete určit zda bude mezera nastřižení umístěna ve vybraném bodě nebo zda bude odsazena doleva nebo doprava.
- Kliknutím na tlačítko OK vytvořte Nastřižení a dialog zavřete. Kliknutím na tlačítko Použít můžete vytvořit nastřižení a nechat dialog otevřený k vytváření dalších prvků nastřižení.
Poznámka: Kdykoliv kliknete na tlačítko Storno zrušíte všechny vstupy a dialog zavřete.
