Použití vazeb totožnosti

Použijte příkaz Vazba totožnosti k zavazbení bodů k jiným geometriím v 2D a 3D náčrtech.

1. Přejděte na pás karet a klikněte na kartu Náčrt panel Vazba položka Vazba totožnosti .
2. Klikněte na bod, který chcete zavazbit.
3. Klikněte na geometrii, ke které je bod zavazben.
4. Pokračujte v umísťování vazeb totožnosti nebo jedním z následujících způsobů činnost ukončete:
   • klikněte pravým tlačítkem a vyberte položku Hotovo,
   • Stiskněte klávesu Esc.
   • Vyberte další příkaz.

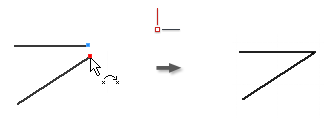

Názorná ukázka jak vytvořit vazbu totožnosti

Názorná ukázka jak vytvořit vazbu bodů

Poznámka:

• Vazba totožnosti vznikne automaticky v koncových bodech křivek, které jsou následně vytvořeny pomocí příkazu Čára.
• Bod spojený vazbou může ležet mimo rozsah křivky.
• Bod totožný s křivkou se dotýká křivky tak, že se bod může nacházet kdekoliv podél křivky, pokud jiné vazby nebo kóty nezabraňují v pohybu bodu.
• Žlutá tečka označuje přítomnost vazby totožnosti. Chcete-li, aby žlutá tečka vazby totožnosti byla zobrazena po jejím vytvoření, vyberte možnost Zobrazit vazby totožnosti při vytváření na kartě Nástroje panel Možnosti položka Možnosti aplikace karta Náčrt. Chcete-li identifikovat geometrii, která je ovlivněna vazbou, najeďte kurzorem na žlutou tečku. Jsou zobrazeny symboly vazby totožnosti. Zastavíte-li kurzor nad symbolem, je zobrazena ovlivněná geometrie.
