Vstupní diagram umožňuje přidání sil a točivých momentů, které se během simulace mění na základě jiných nezávislých proměnných.
Můžete přidat vnější sílu závislou na rychlosti v prizmatickém spoji mezi vodítkem a Scottish Yoke. K určení směru rychlosti použijeme hodnoty + nebo -, která bude definovat opačnou sílu.
- V uzlu Standardní spoje v prohlížeči zvolte spoj Prizmatický (Vodítko:1, Scottish Yoke:1) Když je v referenčních rámcích rychlost kladná, míří referenční rámec směrem od konce ostří. Když míří referenční rámce směrem k ostří pily, můžete upravovat spoj a překlopit nebo obrátit směr.

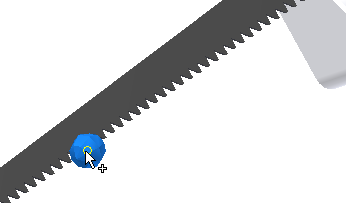

- Přejděte na panel Zatížení a klikněte na položku Síla. Vyberte vrchol zubu pily.

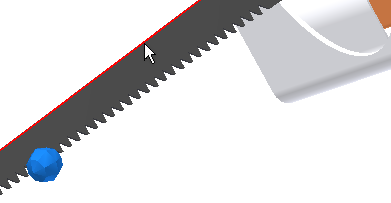

- Aktivuje se selektor směru. Vyberte horní hranu ostří pily, která je rovnoběžná s pohybem ostří.
- Kliknutím na šipku ovládacího prvku pro zadání velikosti zobrazíte seznam možností. Klikněte na položku Vstupní diagram.
Zobrazí se dialog Velikost.
- V dialogu Velikost klikněte na selektor Reference.

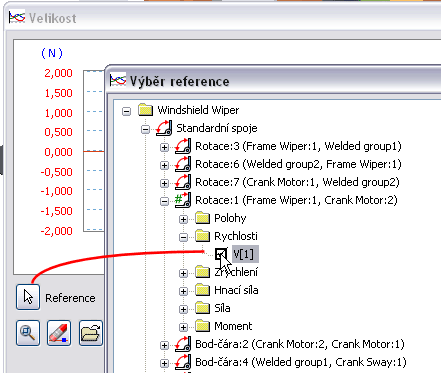

- V dialogu Výběr reference rozbalte položku Standardní spoje > Prizmatický (Vodítko:1, Scottish Yoke:1) a zobrazte složku rychlostí a její obsah. Kliknutím na položku V1 určíte rychlost jako proměnnou osy X grafu.
-
- Klikněte na tlačítko OK.
V oblasti grafu nyní osa X grafu zobrazuje referenci, kterou jste vybrali.
- V části Počáteční bod zadejte X1 = -10 mm/s a Y1 = 250 N.
- V části Koncový bod zadejte X2 = -0,1 mm/s a Y2 = 250 N.
- Dvakrát klikněte napravo od druhého bodu na ploše grafu. Tímto způsobem přidáte nový bod a vytvoříte sekci grafu.Poznámka: Novou část můžete také vytvořit kliknutím pravým tlačítkem za druhým bodem a výběrem možnosti Přidat bod.
- Počáteční bod druhé části grafu (X1, Y1) je představován koncovým bodem předchozí části a je již nastaven. Koncový bod druhé části nastavte na hodnotu X2 = 0,0 mm/s a Y2 = -250 N.
Můžete posouvat pohled uvnitř oblasti grafu. Podržte prostřední tlačítko nebo kolečko myši a táhněte.
Máte-li myš s kolečkem, můžete jím otáčet a tak přibližovat nebo oddalovat zobrazení grafu.
- Napravo od druhé části grafu přidejte třetí část. Koncový bod třetí části nastavte na hodnotu X2 = 10,0 mm/s a Y2 = -250 N.
- Kliknutím na tlačítko OK zavřete vstupní diagram.
- Rozbalte dialog a zaškrtněte možnost Zobrazit v dolní části. K vizuálnímu odlišení síly také můžete určit jinou barvu.
- Klikněte na tlačítko OK.
- Spusťte simulaci. Neopouštějte prostředí spuštění.
