Každý typ spoje plně definuje umístění a pohyb vybraných komponent. Spoj lze definovat výběrem geometrie koncového či středového bodu nebo poloviny. Podmínky vztahu spoje lze také nastavit pomocí možností Uzamknout a Chránit.
Tip: Nejběžnějším typem spoje je pevný spoj, který umísťuje komponentu a odebírá všechny stupně volnosti. Svařované a šroubové připojení jsou příklady tuhého připojení.
Přejděte na pás karet a klikněte postupně na tyto položky:
karta Sestavení
panel Vztahy
možnost Připojit
a umístěte spoj mezi dvě komponenty sestavy.

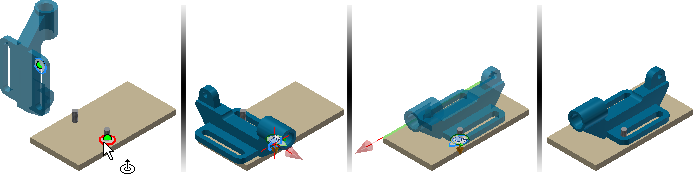

Použití příkazu Spoj k umístění komponent a definování pohybu
Nejprve umístěte komponenty do souboru sestavy.
- Spusťte příkaz Spoj.
Výchozí typ připojení je Automaticky. Typ spoje Automaticky je založen na následujících pravidlech:
- Pokud jsou oba vybrané počátky na kružnici, je vybráno rotační připojení.
- Pokud jsou oba vybrané počátky na válci, je vybráno válcové připojení.
- Pokud jsou oba vybrané počátky na kouli, je vybráno kulové připojení.
- U všech ostatních výběrů počátků je vybráno tuhé připojení. Poznámka: Pomocí pravidla výběru nelze určit připojení šoupátka.
Vyberte počátek na pohyblivé komponentě. Tip: Jakmile se zvýrazní nezbytná komponenta, stiskněte klávesu CTRL a omezte výběr na tuto komponentu.
Vyberte počátek na pevné komponentě. - V případě potřeby změňte typ spoje.
V případě potřeby obraťte kladný směr pomocí příkazu Obrátit komponentu.
V případě potřeby vyberte možnost Zarovnat 1 a výběrem rovinné plochy, bodu nebo hrany na pohyblivé komponentě určete směr zarovnání.
V případě potřeby vyberte možnost Zarovnat 2 a výběrem rovinné plochy, bodu nebo hrany na nepohyblivé komponentě určete směr zarovnání.
Chcete-li změnit směr zarovnaní, vyberte příkaz Invertovat zarovnání. - Dokončete operaci kliknutím na tlačítko Použít nebo OK.
Použití mezí k definování rozsahu pohybu
Definování meze:
- Vytvořte nebo upravte spoj.
- Otevřete dialog a klikněte na kartu Meze. Tip: Pokud dialog není dostupný, stiskněte tlačítko se třemi tečkami na minipanelu nástrojů.
Dostupnost možností Úhlové a Lineární závisí na typu spoje. Rotační spoj například podporuje úhlové meze, ale lineární meze nejsou dostupné.
Poznámka: U pevných spojů nejsou meze dostupné. - Nastavte požadované hodnoty Počáteční, Aktuální a Koncové.
- Klikněte na tlačítko OK.
Vztah s definovanou mezí je v prohlížeči označen značkou +/-.
Uzamčení a ochrana spoje
- Vztah lze uzamknout, aby byla zachována jeho aktuální poloha. Uzamčení se liší od ukotvení komponenty. Ukotvení odstraní všechny stupně volnosti a upevní umístění komponenty v prostoru. Uzamčení odstraní veškerý pohyb, ale umožňuje komponentě změnu umístění, pokud se posunou související komponenty.
- Vztah lze chránit, aby se v případě, že přidané vztahy naruší nezbytné stupně volnosti, zobrazilo upozornění.
Uzamčení a ochrana vztahu:
- Vyhledejte vztah v prohlížeči.
- Klikněte na vztah pravým tlačítkem a v místní nabídce vyberte možnost Uzamknout nebo Chránit.
- Chcete-li odstranit podmínku, zrušte zaškrtnutí políčka.
Poznámka: Možnosti Uzamknout a Chránit nejsou k dispozici v případě vazeb.
