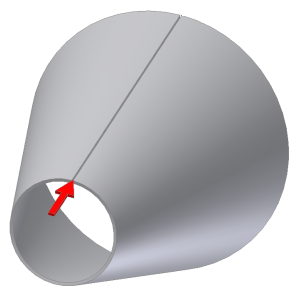

Použitím příkazu Nastřižení vytvořte mezeru v plechové součásti vytvořené pomocí náčrtů uzavřeného profilu, aby bylo možné provést rozvinutí. Když vyberete v rozvíracím seznamu Typ nastřižení položku Jediný bod, musíte definovat umístění nastřižení výběrem plochy modelu a existujícího bodu. Vybraný bod může být pracovní, středový bod na hraně, koncový bod na vrcholu plochy nebo načrtnutý bod z dříve vytvořeného náčrtu.
- Přejděte na pás karet a klikněte na
kartu Plech
panel Upravit
možnost Nastřižení hrany
. - V dialogu Nastřižení hrany vyberte z rozevíracího seznamu Typ nastřižení položku Jediný bod.
- Vyberte v grafickém okně plochu plechového modelu, která se má nastřihnout.
- Vyberte v grafickém okně bod, který definuje umístění nastřižení.
- V dialogu Nastřižení hrany můžete do pole Hodnota mezery zadat jinou hodnotu než Velikost mezery.
- Můžete určit zda bude mezera nastřižení umístěna ve vybraném bodě nebo zda bude odsazena doleva nebo doprava.
- Kliknutím na tlačítko OK vytvořte Nastřižení a dialog zavřete. Kliknutím na tlačítko Použít můžete vytvořit nastřižení a nechat dialog otevřený k vytváření dalších prvků nastřižení.
Poznámka: Kdykoliv kliknete na tlačítko Storno zrušíte všechny vstupy a dialog zavřete.
