V této části vytvoříte kanál chlazení návrhu formy.
Kanálem chlazení cirkuluje chladící směs skrz formu a rychle a rovnoměrně ji chladí.
- Na pásu karet klikněte na kartu Rozvržení formy > panel Vtokové kanály a kanály > Kanál chlazení
. - V horním pravém rohu grafického okna klikněte na Pravý na panelu ViewCube a nastavte model.
- Aktivujte nástroj pro výběr plochy. Vyberte umístění zobrazené na následujícím obrázku.

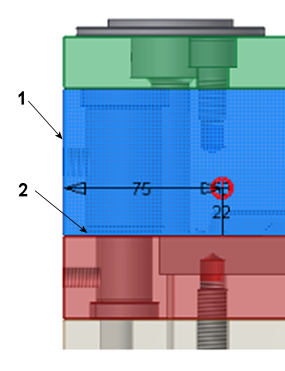

- Vyberte hranu označenou 1 (na vnější straně zkosení) na následujícím obrázku jako referenčníLineární hrana 1 .
- Vyberte hranu označenou 2 (zkosení) na následujícím obrázku jako referenčníLineární hrana 2 .
- Upravte umístění os X a Y následujícím způsobem:
- Vzdálenost od lineární hrany 1 = 75 mm.
- Vzdálenost od lineární hrany 2 = 22 mm.
- Ze seznamu rozšíření v dialogu Chladicí kanál vyberte možnost Skrze vše.
- Klikněte na zaškrtávací políčko Symetricky.
- Klikněte na tlačítko Použít.
- Kliknutím na OK přijmete výchozí název v dialogu pojmenování souboru. Kanál chlazení se zobrazí stejně jako na následujícím obrázku.
- Opakujte kroky 3 až 10 a vytvořte více než tři chladící kanály, jak je zobrazeno na následujícícm obrázku.
- Vzdálenosti od linerní hrany 1 a 2 každého z chladících kanálů jsou vypsány v následující tabulce. Ujistěte se, že jste vybrali vnější hrany a ne zkosené hrany.
Chladicí kanál Vzdálenost od lineární hrany 1 Vzdálenost od lineární hrany 2 Chladicí kanál 2 105 mm 22 mm Chladicí kanál 3 135 mm 22 mm Chladicí kanál 4 170 mm 22 mm - Kliknutím na tlačítko Použít vytvoříte jednotlivé chladící kanály. Po vytvoření čtyř chladících kanálů klikněte na tlačítko Hotovo v dialogu Chladicí kanál.
