Otevřete vaši sestavu a sestavu svazku. Sestava svazku obsahuje data svazku kabelů a vodičů.
Vytvoření sestavy svazku

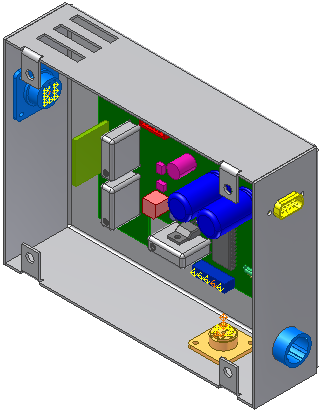

- Otevřete soubor Enclosure_Assembly.iam z podsložky Cable & Harness. Je to stejná sestava, kterou jste používali v předchozím výukovém programu.
-
Přejděte na pás karet a klikněte na kartu
kartu Sestava
panel Začátek
možnost Kabely a svazky
. - V dialogu Vytvořit svazek zadejte Sestava svazku1.iam jako název sestavy svazku a potvrďte výchozí umístění.
- klikněte na tlačítko OK.
Systém přidá sestavu svazku do prohlížeče a aktivuje prostředí kabelů a svazků.
- Na pásu karet je zobrazena karta Kabely a svazky. Zastavením kurzoru nad příkazy na pásu karet zobrazíte popisky nástrojů.
- V hierarchii prohlížeče najděte novou sestavu svazku.
