Přístup
Umístěny na kartě Tvar dialogů prvků plechu Plocha, Ohyb a Profilový ohyb.
- Prodloužit ohyb zarovnaný k profilu
-

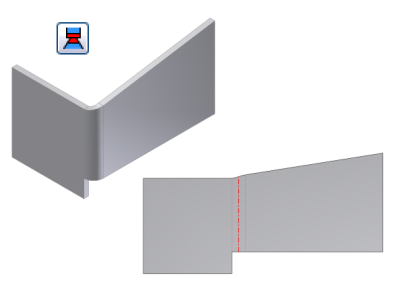

Prodlouží materiál podél ploch na straně hran spojených ohybem místo kolmého prodloužení k ose ohybu. Tato možnost je užitečná v případě, že nejsou boční hrany plochy kolmé. Na následujících obrázcích je vytvořen stejný ohyb pomocí jednotlivých možností. První obrázek znázorňuje rozšíření ohybu zarovnané k boční ploše. Všimněte si oblasti rozvinu na každé straně zóny ohybu.
- Prodloužit ohyb kolmo k bočním plochám
-
Prodlouží materiál kolmo k boční ploše. Jedná se o výchozí možnost při otevření dialogu. Následující obrázek znázorňuje stejný ohyb jako na předchozím obrázku vytvořený pomocí rozšíření ohybu kolmo k bočním plochám. Všimněte si oblasti rozvinu na každé straně zóny ohybu a porovnejte ji se stejnou oblastí u rozvinu zobrazeného na předchozím obrázku.
