Na pásu karet otevřete dialog Nastavení základní roviny.
- Na kartě Pohled
panelu Vzhled klikněte v rozevíracím seznamu Základní rovina na možnost Nastavení.
Poznámka: Když v sestavě provádíte úpravy na místě, jediná viditelná rovina je základní rovina nadřazeného dokumentu. Chcete-li získat přístup k viditelnosti základní roviny, otevřete dokument samostatně.
Změna orientace základní roviny
- Upravte orientaci nástroje ViewCube. Určete orientaci kamery tak, aby směřovala dolů směrem k umístění základní roviny. Pak v místní nabídce nástroje ViewCube vyberte položku Nastavit aktuální pohled jako horní.
Umístění základní roviny
- Na kartě Pohled panelu Vzhled klikněte v rozevíracím seznamu Základní rovina na možnost Nastavení...

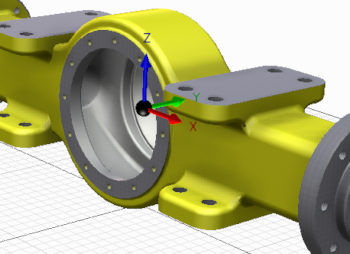

. Pokud není základní rovina viditelná, zobrazí se. Prováděné úpravy lze porovnávat se zobrazením modelu. - V počátku modelu se zobrazí trojice počátku základní roviny. Chcete-li povolit změny polohy, vyberte možnost Ruční nastavení. V grafickém okně klikněte na šipku trojice a přetáhněte ji, chcete-li použít směrově omezené umístění, a na středovou kouli, chcete-li použít trojrozměrné umístění počátku.
Při změnách polohy je aktivován efekt uchopování objektů, který usnadňuje výběr vrcholů modelu.
Poznámka: Trojice nepřijímá rotační vstup.
Kurzor se přichytává k vrcholům modelu, ale výběry nejsou asociativní.
Ruční změna velikosti základní roviny
- Na kartě pásu Pohled panelu Vzhled klikněte v rozevíracím seznamu Základní rovina na možnost Nastavení.
- V dialogu vyberte možnost Ruční nastavení.
- V grafickém okně vyberte ohraničující čáru nebo roh základní roviny a přetažením změňte velikost.
Poznámka: Chcete-li základní rovinu nastavit, aby měnila velikost automaticky, vyberte možnost Automatické nastavení pro model. Tato možnost také automaticky upraví umístění do nejnižšího bodu geometrie modelu.
