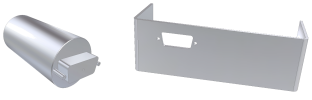

Pokud navrhujete hodně plechových součástí, je možné, že v dílně máte velkou sbírku razníků k vytvoření běžných i speciálních vyříznutí a reliéfních prvků na součástech. K začlenění těchto prvků do modelů plechových součástí lze využít iPrvek razníku plechu.
Vytvořte iPrvky razníku plechu v prostředí součásti pomocí náčrtů a prvků, které představují prvek výsledného modelu.
Po uložení souboru převeďte pomocí příkazů v prostředí iPrvku iPrvky razníku plechu na tabulkové iPrvky razníku, upravte iPrvky razníku a zobrazte katalog razníků iPrvků.
Razníky plechu jako iPrvky
Razníky plechu jsou nástroje s dalšími atributy, které nejčastěji vyřezávají jednoduché nebo složité tvary děr na ploše součásti. Razníky mohou také částečně proniknout do plochy modelu a zanechat reliéfní otisk nebo v jedné operaci provést vyříznutí i deformaci.
Během tvorby iPrvku lze pomocí příkazu Extrahovat iPrvek a po výběru typu iPrvku razníku plechu určit další data. Tato data zahrnují:
- označení ID razníku,
- vyberte náčrt k určení alternativní reprezentace v rozvinu,
- uživatelský parametr hloubky, který lze později extrahovat do poznámek výkresu.
Razník plechu sloužící k zachycení identifikace konkrétní dílny
Výrobní dílna může mít svůj vlastní systém identifikace nástrojů. Tento údaj o ID razníku lze uložit spolu s geometrickými údaji, které určují prvek součásti, a později jej lze extrahovat do poznámek výkresu.
Vyražený prvek s alternativním zobrazením v rozvinu
Definováním iPrvku razníku plechu s alternativním náčrtem máte možnost výběru jedné z následujících reprezentací vyraženého prvku, když je plechová součást zobrazena jako rozvin a pohled výkresu obsahuje detaily rozvinu:
- kompletní reprezentace 3D prvku,
- alternativní reprezentace náčrtu,
- reprezentace středové značky.
Tabulkově řízené razníky plechu
Razníky plechu jsou si často podobné a liší se jen v jednom nebo dvou parametrech. Tyto typy prvků lze definovat pomocí tabulky parametrů. Jednotlivé iPrvky razníků plechu lze převést do rodiny tabulkových razníků pomocí příkazu Autor iPrvku. Tabulkové razníky lze později upravit pomocí tabulky v aplikaci Microsoft Excel.
Úpravy iPrvku razníku plechu
Upravit lze soubor iPrvku razníku plechu nebo určitou instanci umístěného iPrvku razníku plechu, včetně jeho náčrtu. Chcete-li upravit soubor iPrvek, použijte příkaz Zobrazit katalog, vyhledejte odpovídající soubor a dvojitým kliknutím ho otevřete. Proveďte pomocí příkazů prvku potřebné úpravy a potom soubor uložte. Instance použitého iPrvku nejsou změnami provedenými v souboru iPrvku aktualizovány.
Chcete-li upravit iPrvek plechu použitý v součásti, pravým tlačítkem klikněte na iPrvek razníku v prohlížeči a poté vyberte položku Upravit prvek. Změnit můžete proměnné, například umístěnou geometrii, hodnotu parametru nebo změnit orientaci souřadnicového systému, ale není možné přidat ani odstranit geometrii nebo parametry.
Jiné výskyty iPrvku v tomto souboru nebo výskyty, které již byly umístěny, nejsou úpravou iPrvku ovlivněny.
Úpravy tabulkově řízeného iPrvku razníku plechu
Určitě vytvořte iPrvky razníku plechu obsahující všechny parametry, které bude tabulkový iPrvek razníku plechu obsahovat. Jakmile převedete iPrvek razníku plechu na tabulkový iPrvek razníku plechu, parametry nebude možné přidat nebo odstranit.
Můžete však kliknout pravým tlačítkem na ikonu tabulky v souboru součásti, kde jste tabulkový iPrvek razníku plechu použili, a potom vybrat položku Upravit tabulku. Je možné přidat nebo odstranit řádky nebo upravovat atributy sloupce, nelze však přidat ani odstranit parametry. Změny ovlivní pouze aktuální tabulkový iPrvek razníku plechu. Ostatní instance stejného tabulkového iPrvku razníku plechu aktualizovány nebudou.
