Vytvoření vazby součásti krytu - vložení vazby

Nakonec vytvoříte vazbu mezi součástí krytu a skříní. Tento postup je téměř totožný s postupem při tvorbě vazby pro součást panelu.

1. V prohlížeči rozbalte složku Origin vnořenou do součásti krytu.

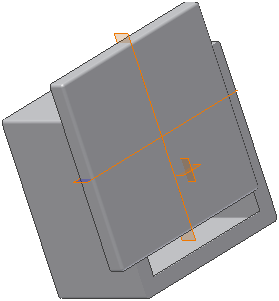

2. Podržte klávesu Ctrl a klikněte na položky Rovina YZ a Rovina XZ, klikněte pravým tlačítkem na text jedné z rovin a pak zvolte možnost Viditelnost.

3. Kliknutím na klávesu C na klávesnici aktivujte dialog Vložit vazbu.
   Poznámka: Použití klávesnice je často pohodlnější způsob vyvolání příkazů pro uživatele, kteří přecházejí z aplikace AutoCAD.
4. Vyberte plochu skříně podle obrázku.

5. Vyberte vnější plochu krytu. Kliknutím na následující obrázek se podívejte, jak se zobrazí náhled vazby.

6. Kliknutím na tlačítko Použít vytvořte vazbu. Vnitřní plocha krytu je sdružena s vnější plochou skříně.
