- Chcete-li vytvořit výkres, klikněte na možnost
Nový. - V dialogu Vytvoření nového souboru klikněte na složku Šablony, vyberte položku ANSI (in).idw a potom klikněte na tlačítko Vytvořit.
- Výkresový dokument uložte jako MyAccumulator.idw.
-
Přejděte na pás karet a klikněte na kartu
kartu Umístění pohledů
panel Vytvořit
možnost Základní
. Zobrazí se dialog Výkresový pohled. - Vyberte možnost Aktuální na záložce orientace na kartě Komponenta a použijte aktuální orientaci pohledu ze souboru sestavy. U ostatních možností nechte výchozí nastavení. Poznámka:
- Sestava souboru Accumulator.iam je vybraná v souboru.
- Je zvolena možnost Reprezentace výchozího pohledu a Hlavní úroveň detailů.
- Měřítko pohledu je nastaveno na 0,08:1.
- Je zvolena možnost Vytvořit projektované pohledy okamžitě po vytvoření základního pohledu.
- Přesuňte náhled do pravé horní čtvrtiny listu kresby. Poté kliknutím umístěte pohled.
Poznámka: Neklikejte na tlačítko OK v dialogu Výkresový pohled. Pokud kliknete na tlačítko OK, umístí se pohled do náhodného umístění a příkaz bude dokončen. - Přesuňte kurzor dolů a zobrazte náhled projektovaného pohledu. Poté kliknutím umístěte promítnutý pohled.

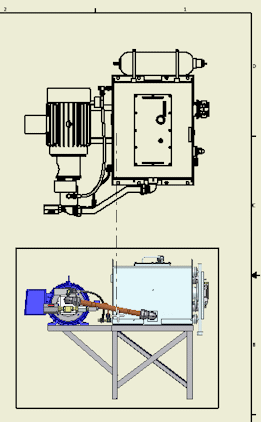

- Klikněte pravým tlačítkem a vyberte položku Vytvořit. V kresbě se vytvoří dva pohledy.
- Uložení výkresového dokumentu.
