Vytváření 2D a 3D křivek výrazů a jejich použití k vytvoření konstrukčních prvků
- Kategorie
-
Zkušení uživatelé
- Potřebný čas
-
20 minut
- Použitý soubor výukového programu
-
Vytvořte nový soubor součásti (metrický).
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.

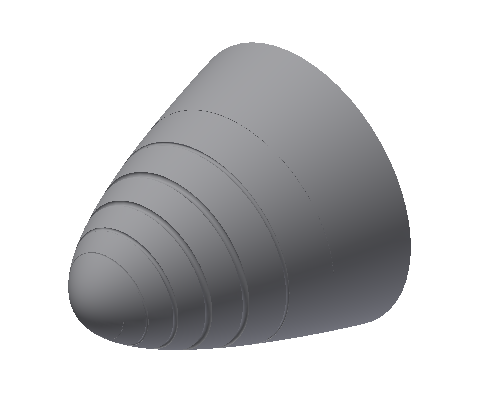

Křivky výrazů umožňují vytvoření 2D nebo 3D křivek náčrtu založených na výrazech. Tyto náčrty se používají s příkazy Vysunutí, Tažení, Šablonování nebo a jinými funkcemi k vytváření těles nebo povrchů. V tomto cvičení vytvoříte pomocí křivky výrazu těleso. Dále vytvoříte 3D křivku výrazu, která se použije jako cesta tažení k odebrání materiálu. Nakonec vytvoříte další 3D křivku výrazu, která se použije jako trajektorie ve funkci tažení.
Cíle
V tomto cvičení se naučíte:
- vytvářet 2D a 3D křivky výrazů,
- provádět tažení podél křivky výrazu,
- použít křivku výrazu jako řídicí trajektorii tažení.
Předpoklady
- ovládat otevírání, vytváření a ukládání souborů součásti aktivního projektu,
- ovládání základů skeletového modelování.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
