Zrcadlení geometrie náčrtu

Zrcadlí geometrii náčrtu na opačné straně osy.

Nejprve pomocí příkazů na kartě Náčrt vytvořte geometrii, kterou chcete zrcadlit.

1. Přejděte na pás karet a klikněte na kartu Náčrt panel Pole Zrcadlit .
2. V dialogu Zrcadlit klikněte na tlačítko Vybrat.
3. V grafickém oblasti vyberte geometrii, kterou chcete zrcadlit.
4. V dialogu klikněte na tlačítko Osa zrcadlení.
5. Vyberte osu zrcadlení, podle které chcete zrcadlit.
6. V dialogu klikněte na tlačítko Použít.

Geometrie náčrtu je zrcadlena pomocí osy zrcadlení. Mezi zrcadlenou geometrií jsou použity symetrické vazby. Segmenty lze po zrcadlení odstranit nebo upravit a zbývající segmenty zůstanou symetrické.

Vytváření křivek spline s vlastní symetrií

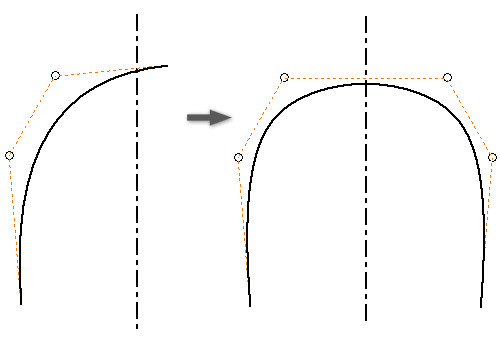

Když je zaškrtnuto políčko Vlastní symetrie, příkaz Zrcadlit vytvoří jednu spline, která je symetrická okolo osy zrcadlení. Tato možnost je dostupná, pouze pokud je vybraná geometrie spline protínající osu zrcadlení.

1. Ve 2D náčrtu vytvořte spline.
2. Vytvořte čáru zrcadlení, která prochází křivkou spline v bodě symetrie.
3. Přejděte na pás karet a klikněte na kartu Náčrt panel Pole Zrcadlit .
4. V dialogu Zrcadlit klikněte na tlačítko Vybrat.
5. V grafickém oblasti vyberte spline, kterou chcete zrcadlit.
6. V dialogu klikněte na tlačítko Osa zrcadlení.
7. Vyberte osu zrcadlení, podle které chcete zrcadlit.
8. Vyberte možnost Vlastní symetrie.
9. Klikněte na tlačítko Použít.
