Náčrty na výkresech

Na pásu karet klikněte na kartu Umístění pohledů panel Náčrt Vytvořit náčrt a vytvořte 2D náčrt. Náčrt se přidá do výkresového listu nebo pokud je vybrán pohled, je asociován s aktivním pohledem.

Po vytvoření náčrtu obsahuje karta Náčrt příkazy, které můžete použít k vytváření vlastních ohraničení a rohových razítek nebo k vývoji vlastní sady načrtnutých značek.

Náčrty modelu v pohledu výkresu můžete získat pomocí příkazu Získat náčrty modelu. Po obnovení náčrtu výkresu nejsou atributy náčrtu automaticky aktualizovány s ohledem na změny v náčrtu modelu. Chcete-li aktualizovat atributy obnoveného náčrtu, klikněte pravým tlačítkem na náčrt v grafickém okně nebo v prohlížeči a z nabídky vyberte možnost Použít znovu vlastnosti modelu.

Jestliže převedete data aplikace AutoCAD do výkresu, geometrie se umístí do náčrtů ve výkresu. Styly čar aplikace AutoCAD jsou zachovány.

Když otevřete soubor DWG aplikace AutoCAD nebo soubor výkresu (DWG) aplikace Autodesk Inventor, geometrie bude umístěna na náčrtech ve výkresu. Styly čar aplikace AutoCAD jsou zachovány.

Přidání náčrtů do výkresu

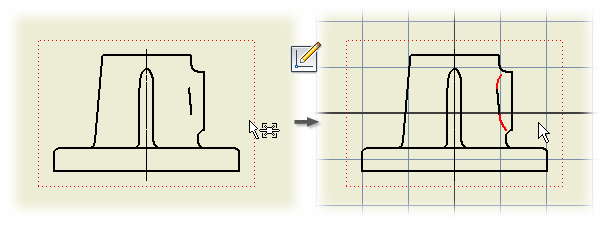

Náčrt výkresu může obsahovat text a 2D geometrii, například čáry a oblouky. Pokud je vybrán výkresový pohled a aktivujete příkazy náčrtu, bude náčrt asociován s pohledem. Není-li vybrán výkresový pohled, náčrt je asociován s listem výkresu.

Pokud kopírujete list nebo výkresový pohled, asociované náčrty se přesunou zároveň s ním. Náčrt nelze kopírovat nebo přesunout nezávisle na jeho asociovaném listu nebo pohledu.

Náčrt nelze kopírovat, ale lze kopírovat geometrii náčrtu a vložit ji do jiného výkresu.

Tipy pro načrtávání ve výkresu

• Náčrty výkresu jsou asociovány s aktivním pohledem nebo listem.
• V prohlížeči ve složce Prostředky výkresu klikněte pravým tlačítkem a vyberte možnosti tvorby načrtnutých značek, rohových razítek a uživatelských rámečků. Pomocí příkazů náčrtu vytvořte geometrii.
• Na pásu karet klikněte na kartu Pohled panel Navigace Přiblížit a přibližte pracovní oblast.
• Na pásu karet klikněte na kartu Nástroje panel Možnosti Nastavení dokumentu . Vyberte kartu Náčrt a nastavte rastr na optimální mezery, které umožní rychlé seřazení elementů náčrtu.
• Na pásu karet klikněte na klikněte na kartu Nástroje panel Možnosti Možnosti aplikace . Vyberte kartu Náčrt a zaškrtněte políčko Přichytit k rastru. Tím si usnadníte umísťování elementů náčrtu.
• Aktivujte na panelu nástrojů Rychlý přístup příkazy výběru a vyberte skupinu elementů náčrtu, klikněte na grafické okno a poté přetáhněte pole kolem elementů.
• Chcete-li nastavit velikost načrtnuté geometrie nebo přidat kóty do geometrie v náčrtu a elementy do podkladového výkresového pohledu, použijte nástroje kótování.
  Poznámka: Když použijete kóty k nastavení velikosti prvků v rohovém razítku nebo rámečku, kóty se po ukončení editace skryjí.
• Pomocí vlastností náčrtu lze změnit barvu, typ čáry a tloušťku čáry nebo vypnout přepisy formátování náčrtu a zobrazit náčrt s výchozími atributy.

Vytvoření načrtnutých značek

Šablony výkresů obsahují záhlaví Načrtnuté značky v části prohlížeče Zdroje výkresu, takže můžete vytvářet a ukládat náčrty pro jejich opakované použití. Načrtnuté značky mohou obsahovat 2D geometrii, rastrové obrázky, statický text, textová pole s výzvou nebo pole vlastností, která se automaticky aktualizují.

Chcete-li mít načrtnuté značky dostupné v nových výkresech, uložte je v šabloně, kterou používáte k tvorbě výkresů.

Tip: Chcete-li zkopírovat načrtnutý symbol do jiného výkresu, klikněte pravým tlačítkem myši na načrtnutý symbol a vyberte položku Kopírovat z nabídky. Otevřete cílový výkres, pravým tlačítkem myši klikněte na položku Zadání načrtnutých symbolů a vyberte položku Vložit.

Vytvoření rohových razítek

Šablony dodané s aplikací Autodesk Inventor obsahují jeden nebo více standardních formátů rohových razítek, které můžete měnit a používat. Rovněž lze načrtnout uživatelská rohová razítka a uložit je jako zdroje výkresu. Rohová razítka mohou obsahovat 2D geometrii, rastrové obrázky, statický text, textová pole s výzvou nebo pole vlastností, která se automaticky aktualizují.

Chcete-li použít uživatelská rohová razítka ve všech výkresech, uložte je v šabloně, kterou používáte k tvorbě výkresů.

Tip: Chcete-li kopírovat formát rohového razítka do jiného výkresu, klikněte pravým tlačítkem na formát rohového razítka a z místní nabídky vyberte položku Kopírovat. Otevřete cílový výkres, klikněte pravým tlačítkem na položku Rohová razítka a vyberte z místní nabídky položku Vložit.

Vytvoření vlastních ohraničení

Šablony dodané s aplikací Autodesk Inventor obsahují výchozí rámeček. Rámečky můžete upravit nebo načrtnout uživatelské rámečky a uložit je jako zdroje výkresu.

Uživatelské rámečky mohou obsahovat 2D geometrii, rastrové obrázky, statický text, textová pole s výzvou nebo pole vlastností, která se automaticky aktualizují. Chcete-li použít uživatelský rámeček v nových výkresech, uložte jej do šablony, kterou používáte pro tvorbu výkresů.

Všechny rámečky výkresu mají čtyři body v rozích listu, které nelze smazat. Tyto body se při změně velikosti listu pohybují. Jestliže tyto body spojíte vazbami s uživatelskou geometrií rámečku, přizpůsobí se libovolné velikosti listu.

Tip: Chcete-li kopírovat formát rámečku do jiného výkresu, klikněte pravým tlačítkem na formát rámečku v prohlížeči zdrojového výkresu a z místní nabídky vyberte položku Kopírovat. Otevřete cílový výkres, klikněte v prohlížeči pravým tlačítkem na položku Rámečky a z místní nabídky vyberte položku Vložit.

Převod dat DWG

Když převedete 2D data ze souboru DWG do výkresu aplikace Autodesk Inventor, geometrie bude umístěna v jednom nebo více náčrtech ve výkresu. Kóty jsou umístěny do výkresového listu.

Chcete-li umístit kóty připojené ke geometrii v náčrtech, při otevření souboru aplikace AutoCAD vyberte příkaz Zvýšit úroveň kót do náčrtu v dialogu cíle načtení dat. Styly čar aplikace AutoCAD jsou zachovány.

Bloky v souboru DWG jsou převedeny na načrtnuté značky. Vybraná data v souboru DWG lze také převést do rohových razítek a rámečků aplikace Autodesk Inventor.

Poznámka: Při použití Průvodce přenesením prostředků výkresu ke kopírování zdrojů výkresů, například rámečků a rohových razítek ze zdroje do jednoho nebo více cílových výkresů se položky výzvy nemusí přenést správně, pokud se přesně neshodují ve zdrojovém souboru a cílových souborech.
