Kosmetické osy jsou přímé čáry načrtnuté na rozvinu, které jsou převedeny na čáry ohybu s čárami rozsahu ohybu. Představují ohyby, které ve složeném modelu neexistují, případně zpevňující lemy nebo čáru ohybu, kterou chcete umístit na část rozvinu tvarovanou zápustkou. Kosmetické osy mají atributy ohybů, které lze ve výkresech obnovit. Lze je seřadit do sekvence pomocí postupů s příkazem Pořadí ohybu – poznámky, které byly vysvětleny v předchozím cvičení.
- Kliknutím vyberte plochu rozvinu.
Poznámka: Pokud jste nezrušili zaškrtnutí možnosti aplikace Automaticky promítat hrany při vytváření a úpravě náčrtu, tak jak je určeno v části Předpoklady na začátku tohoto výukového programu, náčrt a všechny následné náčrty vytvořené v tomto výukovém programu budou obsahovat nepotřebnou promítnutou geometrii. - Na pásu karet klikněte na kartu
Model
panel Náčrt
Vytvořit 2D náčrt
, nebo klikněte pravým tlačítkem a ve směrové nabídce vyberte položku Nový náčrt. - V dialogu s poznámkou Úpravy rozvinu se použijí výhradně k rozvinu a neprojeví se v ohnutém modelu klikněte na tlačítko OK.

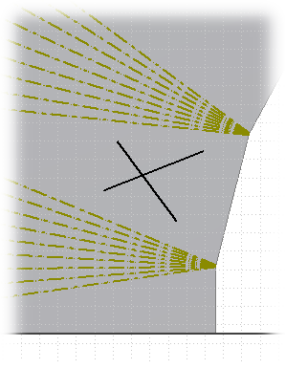

- Načrtněte dvě přímé čáry, tak jak je zobrazeno:
Poznámka: V tomto příkladě není velikost a umístění rozhodující, proto nebudou použity kóty. Ve svých návrzích budete kóty pravděpodobně používat k přesnému umístění těchto čar. - Klikněte na
kartu Náčrt
panel Konec
Dokončit náčrt
, nebo klikněte pravým tlačítkem myši a vyberte ve směrové nabídce položku Dokončit 2D náčrt.
Nyní převedete načrtnuté čáry na kosmetické osy.
