- Přejděte na pás karet a klikněte na
kartu Vedení potrubí
panel Trasa
možnost Nová trasa
. - V poli Název souboru součásti trasy dialogu Vytvořit trasu zadejte SD Route.
- Klikněte na tlačítko OK.
- Klikněte na
kartu Trasa
panel Vytvořit
možnost Trasa

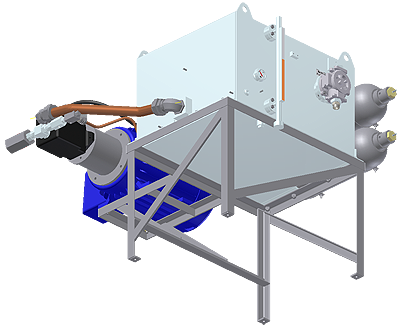

. - Otočte model přibližně podle následujícího obrázku.

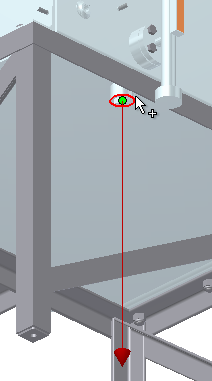

- Umístěte kurzor nad kruhovou hranu.

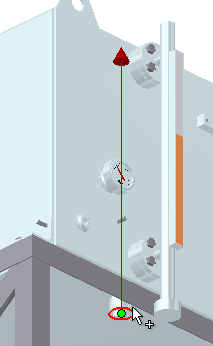

- Stisknutím mezerníku obraťte vektor trasy.
- Vyberte kruhovou hranu.

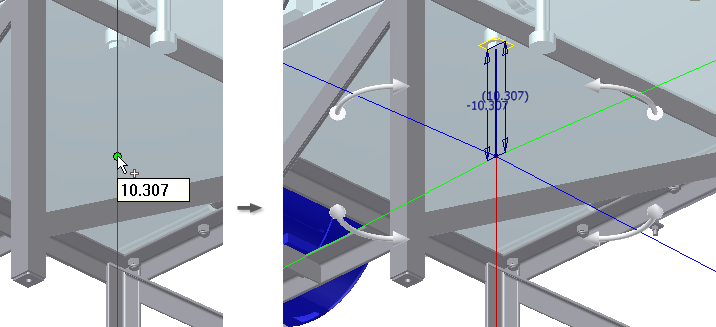

- Podle dalšího obrázku vyberte vektor trasy.
Povšimněte si, že vektory zelený a modrý nesvírají s červeným vektorem pravý úhel. Vzhledem k červenému vektoru tento úhel činí 88 nebo 92 stupňů podle způsobu měření. Tento úhel je určen vlastní tvarovkou, kterou jste zadali ve stylu samoodvodnění.

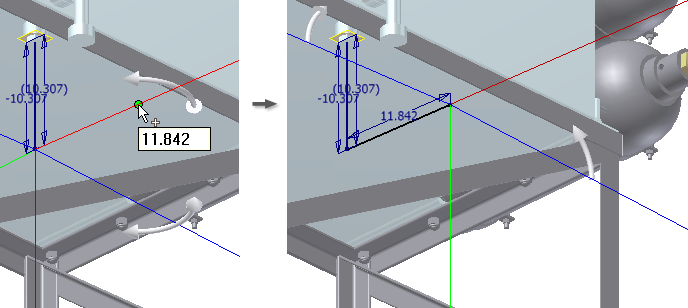

- Vyberte zelený vektor trasy podle obrázku.

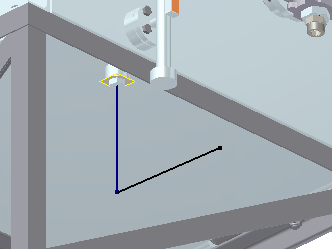

- Klikněte pravým tlačítkem myši a vyberte položku Hotovo.
- Klikněte pravým tlačítkem myši a pomocí příkazu Dokončit úpravy se vraťte k položce Samoodvodnění.
