Složka Výsledky se znovu naplní výsledky simulace.
- Rozbalte položku Výsledky. Jako výchozí se zobrazí vykreslení zatížení Von Mises.

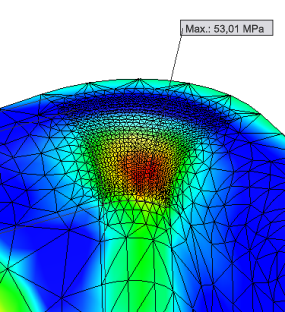

- Chcete-li zobrazit umístění maximálního výsledku, klikněte na panelu Zobrazení na možnost Zobrazit maximální výsledek
. Podle potřeby skryjte komponenty, aby bylo vidět přesné umístění.
Hodnoty maximálního výsledku můžete rovněž zobrazit v parametrické tabulce a tím získat přehled a porovnání s ostatními simulacemi. V tomto případě přidáme místní vazbu (maximální hodnotu výsledku pro konkrétní komponentu sestavy).
- Na panelu Správa klikněte na příkaz Parametrická tabulka
. - Klikněte pravým tlačítkem na buňku v tabulce a vyberte položku Přidat vazbu návrhu.
- Klikněte na položku Napětí Von Mises.
- Zavřete parametrickou tabulku.
Chcete-li porovnat hodnoty výsledků v parametrické tabulce, jednoduše zaškrtněte odpovídající políčka v ostatních simulačních studiích.
