Omezte protažení pera na jedné z drah na dvě ořezové roviny.
- Vytvořte nebo importujte tenkostěnnou součást podobnou součásti na obrázku. Poznámka: Otevřená plocha navazuje tečně.
- Definujte dvě pracovní roviny a dva pracovní body (viz červené kružnice) podél trajektorie.
- Na pásu karet klikněte na
kartu 3D Model
panel Plastická součást
položku Pero
. - Vyberte dvě trajektorie (na obrázku jsou vyznačeny modrou a červenou barvou). Poznámka: Nevybírejte hrany zkosení, ponechte trajektorii otevřenou.
- Vyberte osu Z jako směrový vektor.

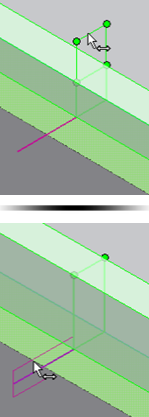

- Pomocí manipulátorů v náhledu upravte řez pera a velikost vůle. Řez můžete přetáhnout na vhodnější místo podél trajektorie.
- Rozbalte selektor Meze trajektorie a vyberte dvě roviny a dva body. Algoritmus pera nejdříve provede předběžný výběr sektorů. Zelené a žluté tečky použijte k výběru částí, které chcete zachovat nebo odstranit.
- Kliknutím upravujte zelené nebo žluté body, dokud nebude uspořádání stejné jako na obrázku.
- Klikněte na tlačítko OK.
