Prvek hraniční záplata vytvoří rovinnou nebo 3D plochu z uzavřeného 2D náčrtu nebo uzavřené hranice nebo směsi obojího. Ve výchozím nastavení jsou záplaty kontaktní (G0), ale podmínky jejich hran mohou být tečné (G1) nebo hladké (G2) a použijí se na každou hranu modelu, která je v seznamu podmínek.
Jakmile vyberete první uzavřenou smyčku, můžete zahájit výběr pro druhou smyčku.
Můžete také aktivovat prvek náhledu k zobrazení výsledků před vytvořením záplaty.
Souvislé tečné hrany jsou zřetězeny. Chcete-li zřetězit hrany, které nejsou tečné, vyberte možnost Automatický řetěz hran. Poslední výběr v řetězci hran lze zrušit a opakovat podle potřeby. Položku lze ze seznamu odstranit.
Metody definování hranice
Výběr oblasti

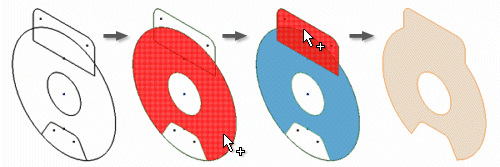

Vyberte jeden nebo více uzavřených 2D náčrtů a vytvořte jednu oblast. Po výběru uzavřeného náčrtu je odpovídající oblast zvýrazněna v grafickém okně a vy máte vymezený prostor k vytvoření rovinné záplaty. Tato technika je totožná s výběrem profilu pro Vysunutí.
Výběr náčrtu
Vyberte jeden nebo více uzavřených 2D nebo 3D náčrtů a vytvořte nerovinnou záplatu. Po výběru uzavřeného náčrtu se odpovídající oblast zvýrazní v grafickém okně. Jakmile se oblast zvýrazní, můžete použít Vybrat jinou pro výběr konkrétní geometrie v náčrtu.
Výběr hrany

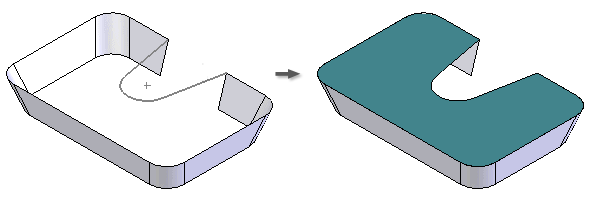

Vyberte hrany, které definují uzavřenou smyčku. Protože spojité hrany musejí mít stejnou podmínku hrany, všechny vybrané hrany povrchu, které jsou tečnami nebo jsou spojité s předchozí položkou, jsou sloučeny. Pokud zrušíte zaškrtnutí políčka Automatický řetěz hran, řetězení bude ukončeno u prvního netečného výběru.
Výběr hrany a náčrtu
Hranice může být určena hranami i náčrty. Když vyberete uzavřenou smyčku, oblast je definována a zvýrazněna v grafickém okně. pokud je zapnut náhled, existuje i náhled.
U všech metod výběru je po definování uzavřené smyčky aktivní příkaz OK, aby bylo možné vybírat další smyčky. Výběrem dalších smyček můžete definovat vnitřní a vnější smyčky, které budou v povrchu tvořit ostrůvky. Pokud je vybrána rovinná oblast, nebude výběr dalších smyček povolen.
Podmínky hran
Podmínky hrany lze aplikovat na každou hranu mimo náčrt v sadě výběru nastavené pro smyčku. Předvolbou pro všechny hraniční segmenty je G0. Podmínky G1 nebo G2 lze použít s libovolnými hranami mimo náčrt pouze tehdy, pokud mají jedinou přilehlou plochu. Hraniční hrany mohou obsahovat směs podmínek G0, G1 a G2. U hran G1 nebo G2 lze použít faktor hmotnosti.
Tipy k vytvoření hraničních záplat
- Když vytvoříte hraniční záplatu s tečnými vazbami, nepoužívejte pomocné plochy, které jsou všechny kolmé k jedné imaginární rovině. Je očekáván úhel jiný než 90 stupňů.
- Vyhýbejte se vytváření hraniční záplaty na konstrukční geometrii, která je tvořena uzavřenou křivkou o jediném segmentu (kružnice, elipsa nebo uzavřená spline).
- Nejlepších výsledků dosáhnete, pokud hraniční záplaty sešijete s přilehlými plochami ještě před vytvořením prvků, jako je například tesání, tvorba odlitků nebo zesílení/odsazení.
