V následujícím cvičení připravíte a publikujete iSoučást do uživatelské knihovny Obsahového centra. Publikovaná iSoučást se do vybrané kategorie uloží jako rodina součástí.
Poznámka: Některé z aplikací (například aplikace Design Accelerator, Generátor rámových konstrukcí a Trubky a potrubí) vyžadují speciální postup publikování. Podrobnosti naleznete v nápovědě aplikace a ve výukovém programu. Následující cvičení se publikování nevěnuje.
- Otevřete soubor Brace.ipt v umístění \Tutorial Files\Weldments.
- Pomocí příkazu Uložit jako vytvořte kopii s názvem Brace_copy.ipt.
- Před samotnou publikací vytvořte rodinu iSoučástí založenou na této součásti. Řádky v rodině odpovídají členům rodiny Obsahového centra (odchylky velikosti) v publikované rodině.
Přejděte na pás karet, klikněte na kartu Správa
panel Parametry
možnost Parametry

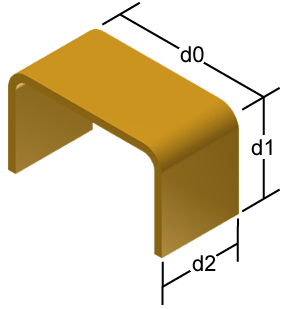

a pozorně si prohlédněte hodnoty d0 (šířka součásti), d1(Výška) a d2(délka).
- Pro větší přehlednost parametry přejmenujte. Ve sloupci Název parametru klikněte na položku d0 a zadejte popisnější název, například šířka_kanálu.
- Přejmenujte položku d1 na výška_kanálu a položku d2 na délka_kanálu.
- Kliknutím na tlačítko Hotovo potvrdíte změny názvů a zavřete dialog Parametry.
- Klikněte na
kartu Správa
panel Autor
možnost Vytvořit iSoučást
.
- V dolní části dialogu klikněte pravým tlačítkem na existující řádek 1 a pak v místní nabídce vyberte příkaz Vložit řádek.
- V novém řádku 2 změňte hodnotu položky délka_kanálu na 200 mm a klikněte na tlačítko OK.
- Uložte součást.
