Až vytvoříte výkresový pohled, můžete k součástem a podsestavám v tomto pohledu přidat pozice. Pozice je poznámkový štítek, který identifikuje položku uvedenou v kusovníku. Počet v pozici odpovídá počtu součástí v kusovníku.

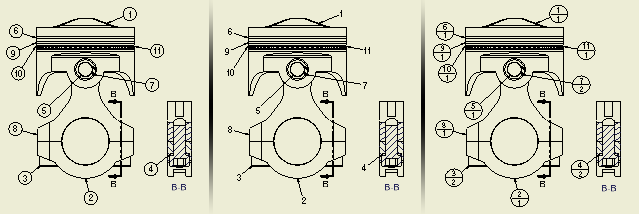

Následující obrázek představuje různé typy pozic.
Formátování pozic
K pozicím lze definovat výchozí formát. K nastavení stylu pozice použijte dialog Editor stylu a normy.
Jestliže pro určitou pozici upřednostňujete jiný styl, můžete upravit definici stylu po umístění pozice do výkresu. Upravený styl se uloží pouze v aktuálním dokumentu. Chcete-li přepsat styl pozice knihovny novým stylem, klikněte pravým tlačítkem na typ stylu pozice v Editoru stylů a norem a potom vyberte položku Uložit do knihovny stylů.
Přizpůsobení existujících pozic
Po umístění pozice do výkresu lze upravit nastavení pozice. Klikněte pravým tlačítkem na pozici a proveďte následující operace:
- Změňte styl pozice.
- Změňte typ pozice a obsah.
- Připojte jinou pozici.
- Změňte šipku nebo přidejte vrchol nebo odkazovou čáru.
Pozice formátované standardním stylem pozic lze aktualizovat změnou aktivního stylu v části Výchozí nastavení objektu v dialogu Editoru stylů a norem. Všechny pozice používající styl Výchozí budou aktualizovány změnami provedenými ve stylu Výchozí nastavení objektu.
Úprava pozic
Obsah a tvar existujících pozic můžete upravit. Úpravou pozice můžete přepsat tvar pozice nebo upravit či přepsat hodnotu zobrazenou v pozici.
- Všechny úpravy v kusovnících asociovaných se stejným zdrojem jako pozice se odrazí v příslušné pozici (pokud hodnotu pozice nepřepíšete). Stejně tak všechny úpravy pozic se odrazí v souvisejících kusovnících.
- Změny provedené ve sloupci Přepsat v dialogu Upravit pozici se v kusovníku neodrazí.
Tvorba pozice pro uživatelskou nebo vzdálenou součást
Je-li v sestavě vzdálená součást nebo je v kusovníku definovaná uživatelská součást, můžete pro ni vytvořit pozici. Pozici lze připojit buď k součásti ve výkresu nebo k existující pozici.
Horizontální nebo vertikální zarovnání více pozic
Ve výkresu lze vybrat více pozic a zarovnat je současně. První pozice, kterou vyberete, slouží jako ukotvení, ke kterému se ostatní pozice zarovnají.
Horizontálně zarovnané pozice se zarovnají podél osy Y a pozice na ose X se nezmění. Vertikálně zarovnané pozice se zarovnají podél osy X a pozice na ose Y se nezmění.
Lze také nastavit vzdálenost mezi pozicemi. Možnosti vertikálního a horizontálního odsazení používají nastavení vzdálenosti odsazení z asociovaného stylu pozice.
Jestliže nastavíte hodnotu Vzdálenost odsazení na nulu, odsazení se nevytvoří a pozice budou zarovnány vůči sobě tečně. Je-li násobič jiná hodnota než nula, hodnota určí vzdálenost mezi pozicemi.
Přesun a umístění více pozic a odkazových čar
Můžete je přetáhnout do nového umístění. Pokud aplikace Autodesk Inventor zjistí více typů odkazových čar s pozicemi (například odkazové čáry s více vrcholy a s jedním vrcholem), všechny odkazové čáry budou „přivázány“ k šipce, jako kdyby se jednalo o odkazové čáry s jedním vrcholem.
Chcete-li umístit více pozic, vyberte jeden pohled nebo předem vyberte komponenty v pohledu.
