Nástroj Pevná vazba umístí body a křivky pevně vzhledem k souřadnicovému systému náčrtu. Jestliže přesunete nebo otočíte souřadnicový systém náčrtu, pevné křivky nebo body se posunou s ním.
- Přejděte na pás karet a klikněte na kartu
Náčrt
panel Vazba
Pevný bod
. - Klikněte na křivku, střed, polovinu nebo bod.
- Podle potřeby pokračujte v kliknutí na křivky nebo body k vytvoření pevné vazby.
- Pokračujte v umísťování pevných vazeb nebo jedním z následujících způsobů činnost ukončete:
- Klikněte pravým tlačítkem a vyberte položku Hotovo.
- Stiskněte klávesu Esc.
- Vyberte další příkaz.

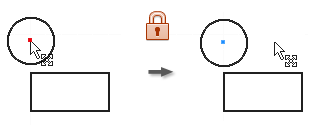

Názorná ukázka jak vytvořit pevnou vazbu
Pevná vazba umístí body pevně vzhledem k souřadnicovému systému náčrtu následovně:
- čáry jsou upevněny v určité pozici a úhlu, ale přesunutím koncových bodů lze zkrátit nebo prodloužit čáru,
- kružnice a oblouky mají pevný střed a poloměr,
- koncové body oblouku a úsečky se mohou volně pohybovat podél rozšíření poloměru nebo délky,
- pevné koncové body nebo poloviny umožňují otočení úseček nebo oblouků kolem bodů,
- umístění, velikost a orientace kružnice nebo elipsy jsou pevné.
