- Klikněte pravým tlačítkem myši na položku PJ2 a zvolte možnost Přiřadit k existující elektrické součásti.
O výkresu aplikace AutoCAD Electrical, PJ2 je odkazová značka určená pro konektor, který se připojuje k motoru MOT2 pro horizontální nastavení.

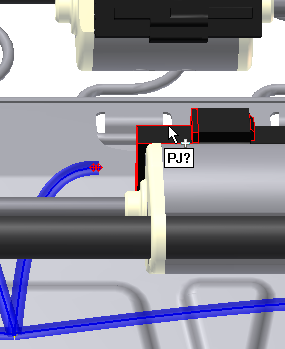

- Zastavte kurzor nad výskytem konektoru 900575:2 v grafickém okně a všimněte si popisku nástroje.
Výskyt můžete zvolit v prohlížeči. Když však používáte grafické okno, aplikace Inventor zobrazuje popisek nástroje. Popisek nástroje uvádí odkazovou značku pro tuto komponentu. Otazník (?) znázorňuje, že odkazová značka ještě nebyla přiřazena.
- Zvolte konektor.
- V dialogu Zvolit elektrickou součást klikněte na tlačítko OK.
- Ke konektoru jsou přiřazeny odkazové značky, jak jsou určeny v aplikaci AutoCAD Electrical, a je odstraněn problém spojený s položkou PJ2. Protože filtr dialogu je nastaven k zobrazení pouze položek s problémy, položka PJ2 není v seznamu obsažena.
