V této části umístíte sestavu šoupátka. Šoupátko pomáhá uvolnit plastové součásti vytažením bočního tvárníku z formy.
- Na pásu karet klikněte na kartu Sestava formy > panel Sestava formy > Šoupátko

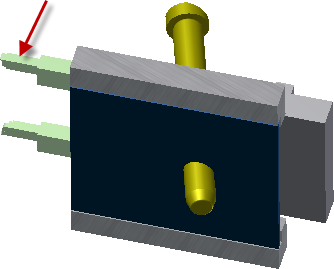

. - Natočte model podle následujícího obrázku. Vstupy a opěry vytvořené pro boční tvárník se nacházejí v přední části pohledu.
- V dialogu šoupátko si projděte obrázek náhledu a pochopte požadované reference.
- Vyberte povrch označený 1 na následujícím obrázku jako referenci Směr vyklopení.
- Upravte odsazení směru vyklopení na hodnotu -93 mm.
- Vyberte povrch označený 2 na následujícím obrázku jako referenci Roviny základny.
- V dialogu šoupátko klikněte na položku Obrátit stranu
a změňte orientaci základní roviny.
- Vyberte středový bod hrany zvýrazněné v následujícím obrázku jako referenční Základní bod. Pokud přesunete ukazatel myši vedle středu hrany, automaticky se nastaví na tento bod a v pohledu se zobrazí žlutá tečka.
- Vyberte dolní povrch horní strany desky jako referenční Rovinu vyhazovače podle následujícího obrázku.
- V dialogu Šoupátko klikněte na položku Náhled
. - Otočte model tak, aby byla vidět dolní část sestavy šoupátka.
- V dialogu Šoupátko klikněte na položku Boční tvárník
. Vyberte jeden ze dvou bočních tvárníku (prvky vstup nebo opěra) jako referenci Boční tvárník podle následujícího zjednodušeného obrázku. Jediné co potřebujete je vybrat jeden ze vstupů, protože jsou oba umístěny ve stejné vzdálenosti od šoupátka.
- V dialogu Šoupátko klikněte na položku Aktualizaci trasu
. - Ve vrchní části dialogu Šoupátko klikněte na položku Upravit a upravte parametry sestavy šoupátka.
- Ze seznamu komponent vyberte Úhlový kolík.
- Napravo od zvolených komponent klikněte na položku Výběr vlastností
. - Upravte parametr AP_1 na hodnotu 85 mm.
- V dialogu Úhlový kolík klikněte na tlačítko OK.
- Upravte ostatní komponenty podle následující tabulky.
Komponent Parametr Hodnota Posuvník SL_b1 50 mm Posuvník SL_b2 59 mm Vodící pásek (#1) SL_b1 50 mm Vodící pásek (#1) GS_es1 10 mm Vodící pásek (#2) SL_b1 50 mm Vodící pásek (#2) GS_es1 10 mm Uzamykací opěra LH_A 48 mm - V dialogu Šoupátko klikněte na tlačítko OK.
- V dialogu Pojmenování souboru klikněte na tlačítkoOK, přijměte výchozí název a umístěte šoupátko.
- Kliknutím na panelu Rychlý přístup na tlačítko Uložit uložíte sestavu.
