Tvorba pomocného pohledu

Přejděte na pás karet a klikněte na kartu Umístění pohledů panel Vytvořit Pomocný. Vytvoříte tak pomocný pohled (promítnutím od hrany nebo čáry v nadřazeném pohledu). Pomocný pohled je zarovnán vůči nadřazenému pohledu.

Výchozí styl poznámek pomocného pohledu je nastaven v Editoru stylů a norem.

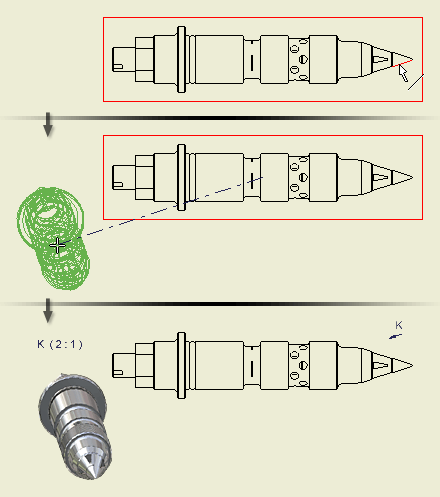

Přejděte na pás karet a klikněte na kartu Umístění pohledů panel Vytvořit Pomocný . Vyberte existující pohled jako nadřazený pohled. V dialogu Pomocný pohled nastavte měřítko, styl zobrazení a popisek pohledu nebo přijměte aktuální nastavení. Vyberte hranu nebo čáru, ze které chcete promítat pohled. Posuňte náhled do příslušného místa a poté kliknutím umístěte pohled nebo klikněte na tlačítko OK v dialogu Pomocný pohled. Pohled můžete umístit pouze v kolmém nebo rovnoběžném srovnání vůči vybrané hraně nebo čáře. Názorná ukázka tvorby pomocného pohledu Tip: Chcete-li vytvořit pomocný pohled od čáry promítnutí, která je vně geometrie pohledu, použijte možnost Řez.
