Část 2 – Vytváření součástí ze souborů DWG
- Kategorie
-
Výměna dat
- Potřebný čas
-
15 minut
- Použitý soubor výukového programu
-
eBox2.dwg
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.
Import dvou různých hladin ze stejného souboru DWG. Vytvoření krytu pro elektrický panel z geometrie DWG.
Toto cvičení vychází z dovedností, se kterými jste se seznámili v první části této sady cvičení.

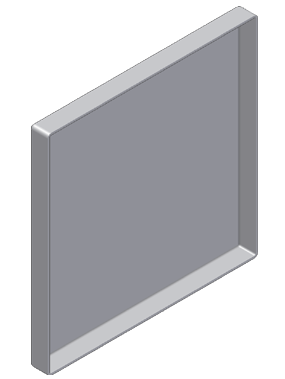

Kryt obsahuje: základní vysunutí, zaoblení a skořepinu. Pomocí existující geometrie a kót ze souboru DWG můžete v aplikaci Autodesk Inventor vytvořit prvky součástí.
Předpoklady
- Vypracujte 1. část (Data DWG 1) této sady výukových programů.
- Znalost postupu nastavení aktivního projektu a navigace prostorem modelu pomocí různých nástrojů zobrazení.
- Další informace naleznete v tématu nápovědy Začínáme.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
