Provedením strukturální frekvenční studie (modální analýzy) vyhledáte tvary přirozeného režimu a frekvence vibrace.
- Kategorie
-
Simulace
- Potřebný čas
-
15 minut
- Použitý soubor výukového programu
-
analyze_frame_tutorial.iam
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.

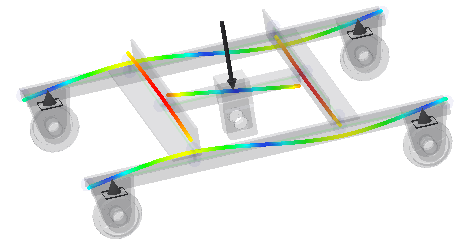

Tento výukový program používá sestavu aplikace Inventor s rámovými konstrukcemi a demonstruje postup vytváření, řešení a zobrazení výsledků. Pomocí 3D vykreslení zobrazíme různé tvary režimu a odpovídající hodnoty frekvencí.
Cíle
- vytvoření simulace modelu,
- změna vlastností simulace,
- vyloučení komponent ze simulace,
- spuštění simulaci,
- prohlédnutí výsledků,
- vytvoření animace výsledků.
Předpoklady
- dokončení výukového programu Analýza rámových konstrukcí.
- Další informace jsou uvedeny v tématech nápovědy.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
