Export do MKP

Nyní budeme exportovat pohybová zatížení a spustíme simulaci napětí v komponentě. Následující postup použijte u všech komponent, které chcete analyzovat v prostředí pevnostní analýzy.

Výběr komponenty

Následující postup použijte u všech komponent, které chcete analyzovat v MKP (FEA):

1. Spusťte simulaci.
2. Otevření okna grafu.
3. Na panelu nástrojů okna grafů klikněte na položku Export do FEA.
4. V prohlížeči simulace vyberte položku Follower.1 a klikněte na tlačítko OK. Zobrazí se dialog pro výběr vstupních hodnot zatížení ložiska.

Výběr ploch

Jsou vyžadované tři vstupní hodnoty spoje ke splnění podmínek pohybu, aby bylo možné exportovat komponentu zdvihátko.

1. V grafickém okně vyberte dlouhou kliku na součásti zdvihátko, čímž zajistíte vstupní hodnoty prizmatického spoje.

2. V dialogu klikněte na položku Rotace 5.
3. Vyberte malý hřídel použitý u komponenty válečku zdvihátka (Follower Roller).

4. V dialogu klikněte na položku Pružinový spoj.
5. V grafickém okně klikněte na plochu, kde se pružina dotýká zdvihátka, a klikněte na tlačítko OK.

Pak určete časové kroky, které chcete analyzovat:

1. Na panelu nástrojů okna grafů klikněte na příkaz Zrušit výběr.
2. Rozbalte složky Standard Joints, Revolution:5, a Force. Klikněte na položku Síla.
3. Rozbalte složky Force Joints, Spring / Damper / Jack joint, a Force. Klikněte na položku Síla.

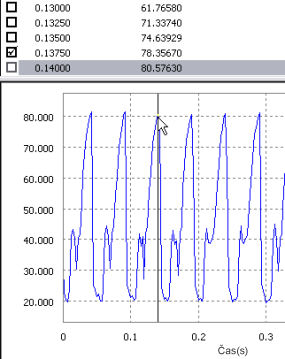

4. Přejděte do oblasti grafu a dvakrát klikněte na vyvýšený bod grafu Síla (rotace), který chcete analyzovat. Zaškrtněte políčko vedle odpovídajícího časového kroku v části nad grafem, která obsahuje časové kroky.

5. Stejným způsobem vyberte nízký bod hodnot Síla (rotace). Zaškrtněte políčko vedle příslušného časového kroku.
6. Zavřete okno grafů.

Import do pevnostní analýzy aplikace Autodesk Inventor

1. Klikněte na příkaz Dokončit dynamickou simulaci.
2. Na kartě Prostředí, klikněte na položku Pevnostní analýza a otevřete ji v prostředí pevnostní analýzy.
3. Na paneluSpráva, klikněte na položku Vytvořit simulaci.
4. V dialogu pod položkou Statická analýza, vyberte možnost Analýza pohybového zatížení. Ovladače dvou seznamů pod možností jsou povoleny a zaplněny exportovanými součástmi a časovými kroky.
5. V seznamu Součást vyberte komponentu Zdvihátko.
6. V seznamu Časový krok vyberte časový krok, který chcete analyzovat.
7. Klikněte na tlačítko OK. Sestava se aktualizuje, aby představovala zvolený časový krok a poté izoluje komponentu Zdvihátko k analýze. Je možné pozorovat symboly, představující různé působící síly na zdvihátko.

8. Klikněte na položku Nastavení sítě a poté klikněte na položkuVytvořit zakřivené prvky sítě.
9. Na panelu Řešení klikněte na položku Simulovat a poté klikněte na příkaz Spustit. Vyčkejte, dokud simulace není dokončena.
10. Z různých dat Výsledků vyberte a zobrazte stav komponenty v daném časovém kroku.

11. Kliknutím na položku Dokončit pevnostní analýzu k opuštění prostředí pevnostní analýzy.
