Vazby a zatížení definujte pomocí příkazů dostupných na panelu pásu karet. Případně můžete kliknout pravým tlačítkem na položku prohlížeče pro tento typ vstupu a kliknout na příkaz tam.
- Přejděte na pás karet a klikněte na
kartu Pevnostní analýza
panel Vazby
položka Pevná
.
Zobrazí se dialog s aktivním selektorem Plocha.

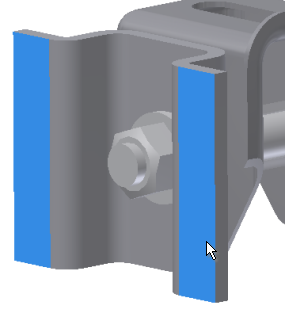

- Vyberte příslušné plochy. Můžete vybrat více ploch. V tomto případě plochy reprezentují pevné připojení, ke kterému dojde ve výrobním pro cesu později.
- Kliknutím na tlačítko OK dokončete zadávání vazeb.
Přidejte druhou vazbu:
- Klikněte na příkaz Pevné.
- Vyberte válcové plochy prvku drážky.
- Klikněte na tlačítko OK.
Dále přidáme sílu nebo zatížení. Tyto kroky definují podmínku, ve které na sestavu působí v daném směru stálé zatížení.
- Klikněte na kartu Pevnostní analýza panel Zatížení možnost Síla. .
Zobrazí se dialog.
- Vyberte rovinnou plochu hlavy šroubu.
- Kliknutím na příkaz
Další rozšiřte dialog a zaškrtněte možnost Použít vektorové komponenty. - Pro komponentu Fz zadejte hodnotu 225. Tato hodnota definuje velikost a směr síly.
- Klikněte na tlačítko OK.
Nyní máme definovány materiály, strukturální zatížení a vazby. V prohlížeči rozbalte položky Vazby a Zatížení. V grafickém okně zvýrazněte výběr nebo umístění kliknutím na položku a dvojitým kliknutím můžete tuto definici upravit.
