Do prostředí pevnostní analýzy můžete přejít z prostředí součásti, sestavy nebo plechu.
Zadání prostředí a vytvoření simulace:
- Otevřete model, který chcete analyzovat. Ve výchozím nastavení se budete nacházet v prostředí modelování.
- Přejděte na pás karet a klikněte na kartu Systémové prostředí
panel Začátek. Poté klikněte na položku Pevnostní analýza. . Zobrazí se karta Pevnostní analýza.
- Na pásu karet na
panelu Správa
klikněte na položku Vytvořit simulaci
.
V rámci jednoho dokumentu můžete vytvořit několik simulací. Při každé simulaci lze používat různé materiály, vazby a zátěže.

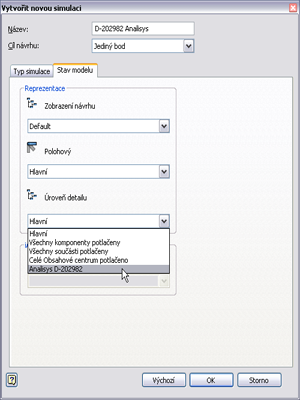

- Určete vlastnosti simulace. Určete název a typ simulace a na kartě Stav modelu reprezentaci modelu, které se mají při simulaci používat.
- Klikněte na tlačítko OK. Při nové simulaci budou do prohlížeče umístěny uzly analýzy.
