- V oblasti Umístění klikněte na tlačítko Osa a poté vyberte válcovou plochu ventilu.
- Klikněte na tlačítko Počáteční rovina. Otáčejte sestavou a vyberte počáteční rovinu horního úchytu, tak jak je zobrazeno na následujícím obrázku.
V sestavě aplikace Autodesk Inventor je zobrazen grafický náhled tlačné pružiny.
Podle vybrané geometrie se v aplikaci Autodesk Inventor zobrazí grafický náhled.
V grafickém náhledu tlačné pružiny jsou dostupné čtyři typy uzlů:
- úchopy k určení průměru pružiny,
- úchopy k určení průměru drátu,
- úchop k posun podél její osy,
- úchopy ke změně počtu vinutí pružiny.
- Chcete-li upravit hodnotu, přetáhněte uzel nebo na příslušný uzel dvojitě klikněte.
- Na kartě Návrh vyberte v oblasti Umístění položku
Min. zatížení z rozevírací nabídky.

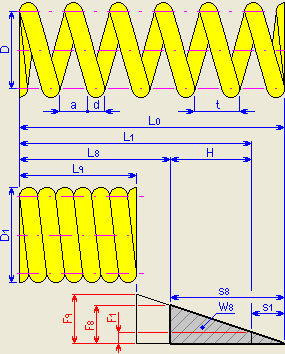

Poznámka: Jestliže kliknete na referenční obrázek pružiny v horní části karty Návrh, je otevřen schématický obrázek se základními kótami pružiny.
