Umožňuje v součásti vytvořit prvek háčkového spoje ze 3D bodu.
- Vytvořte nebo importujte tenkostěnnou součást. Cílem je umístění prvku západky na kruhovou hranu na místo, které není vhodné pro styl umístění Z náčrtu. Použijte například bod na hraně, kde směr oka pravděpodobně nebude zarovnán s osou X nebo Y náčrtu.
- Vytvořte konstrukční prvky a 3D pracovní bod na hraně vnitřní stěny na místě, kde jsou vyžadovány západky. 3D pracovní bod může být například na konci úsečky, která je tečná k vnitřní hraně. Směr háčku může určovat pracovní osa definovaná 3D pracovním bodem a středem kruhové hrany.
- Klikněte na kartu
kartu 3D Model
panel Plastická součást
položka Háčkový spoj

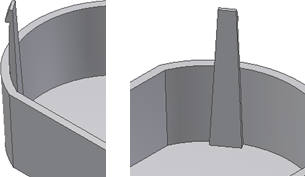

a ujistěte se, že určená metoda umístění je V bodě. - Vyberte pracovní bod definovaný v bodě 2 jako Střed. Vyberte na obrázku modrou plochu jako Směr a pracovní osu definovanou v bodě 2 jako směr háčku.
- Upravte podle potřeby parametry tvaru a klikněte na tlačítko OK.
