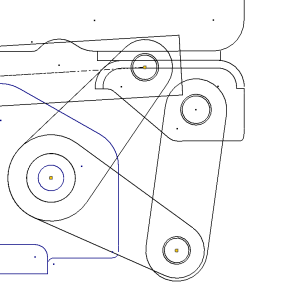

Po otevření souboru součásti uvidíte v prohlížeči modelu jeden náčrt – Náčrt1. Rozbalte položku Náčrt1 a zobrazí se instance bloku náčrtu. Umístěním kurzoru na různé instance bloku náčrtu zobrazíte asociovanou geometrii. K dokončení rozvržení je třeba přidat další instanci bloku Sestava šroubové tyče_přední.
- Dvojitým kliknutím v prohlížeči otevřete položku Náčrt1 pro úpravy.
- Rozbalte položku Náčrt1.
- Rozbalte poblíž horní části prohlížeče složku Blocks. Tato složka obsahuje všechny definice bloků náčrtů.

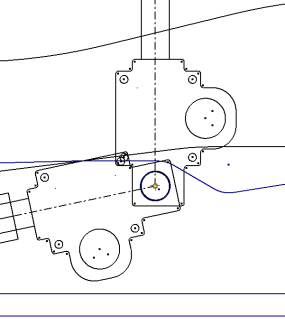

- Přetáhněte blok Sestava šroubové tyče_přední ze složky Blocks do grafického okna. Rozvržení bude doplněno o instanci bloku.
- Klikněte pravým tlačítkem na instanci Sestava šroubové tyče_přední:1 a vyberte položku Flexibilní. Zobrazí se stupně volnosti bloku náčrtu, takže bude možné předvést kinematiku. U položky Sestava šroubové tyče_zadní:1 již možnost Flexibilní byla nastavena.
- Ve vyznačeném pořadí umístěte vazby totožnosti k zajištění polohy instance Sestava šroubové tyče_přední:1 v rozvržení.
- Příkaz Vazba totožnosti opustíte tak, že v grafickém okně kliknete pravým tlačítkem myši a vyberete položku Hotovo.
- Klikněte v grafickém okně pravým tlačítkem myši a pomocí příkazu Zobrazit všechny vazby zobrazte vazby mezi instancemi bloku náčrtu.
- Klikněte pravým tlačítkem myši a zvolte položku Skrýt všechny vazby.
Instance bloku náčrtu jsou v rozvržení opatřeny vazbami. Vyberte a přetáhněte jinou geometrii. Povšimněte si způsobu, jakým se rozvržení pohybuje a demonstruje kinematiku sestavy. Pomocí příkazu Zpět vraťte rozvržení do výchozí polohy.
- Ukončete náčrt a uložte soubor.
