Část 1 – Vytváření součástí ze souborů DWG.
- Kategorie
-
Výměna dat
- Potřebný čas
-
10 minut
- Použitý soubor výukového programu
-
eBox2.dwg
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.
Importujte dvě hladiny z vícehladinového souboru DWG k vytvoření jednoduché vysunuté součásti.

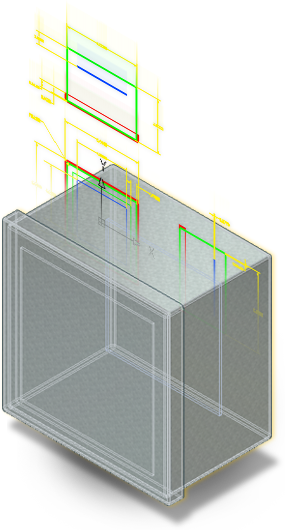

Tento výukový program je první ze tří částí, ve kterých vytvoříte tři modely těles aplikace Autodesk Inventor z dodaného 2D souboru DWG. Tyto modely součásti sestavíte a vytvoříte sestavu elektrické skříně reprezentovanou 2D výkresem DWG.
Předpoklady
- znalost postupu nastavení aktivního projektu a navigace prostorem modelu pomocí různých nástrojů zobrazení,
- další informace naleznete v tématu nápovědy Začínáme.
Načtené hladiny obsahují geometrii a kóty pro definování náčrtu, který použijete k vytvoření vysunuté součásti.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
