Základní konstrukční analýza rámových konstrukcí s ohledem na deformace a pevnost
- Kategorie
-
Simulace
- Potřebný čas
-
30 minut
- Použitý soubor výukového programu
-

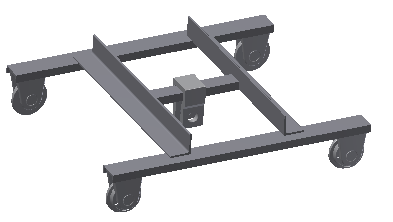

analyze_frame.iam
Prostředí analýzy rámových konstrukcí je zvláštní prostředí v rámci souborů sestav a svařenců. V tomto prostředí jsou k dispozici příkazy jedinečné pro jeho účely. K nástrojům můžete přistupovat prostřednictvím karet Návrh a Prostředí.
Když otevřete analýzu rámových konstrukcí a nastavíte svou simulaci, model sestavy rámové konstrukce se automaticky převede na zjednodušený model uzlů a nosníků. Grafické okno zobrazuje nosníky, uzly a symbol gravitace.
Potom nadefinujte hraniční podmínky (které se skládají ze zatížení a vazeb). Můžete rovněž změnit materiály nosníku a určit spojení (uvolnění a pevná propojení). Jakmile jsou tyto vstupy zadány, můžete spustit simulaci a zobrazit chování vzhledem k definovaným podmínkám.
Cíle
- vytvořit simulaci,
- vyhodnotit a přiřadit materiály,
- vyhodnotit a přiřadit vlastnosti nosníku,
- přidat zatížení,
- přidat vazby,
- spustit simulaci,
- prohlédnout si výsledky.
Předpoklady
- porozumění použití panelu nástrojů Rychlý přístup, karet a panelů na pásu karet, prohlížeče modelu a místních nabídek,
- zvládnutí navigace prostorem modelu pomocí nástrojů zobrazení,
- znalost určování a úprav souborů projektu,
- dokončení výukového programu Generátor rámových konstrukcí.
- Další informace naleznete v tématech nápovědy.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
