Vytváření pohledů rozpadu ve výkresech aplikace Autodesk Inventor pomocí souborů prezentace
- Kategorie
-
Zkušení uživatelé
- Potřebný čas
-
30 minut
- Použitý soubor výukového programu
-
Cylinder Clamp.iam, Cylinder Clamp.idw
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.
Rozklady sestavy vytvořené v rámci aplikace Inventor Studio nelze umístnit jako výkresové pohledy v souborech výkresu IDW nebo DWG. Namísto toho použijte prezentace.

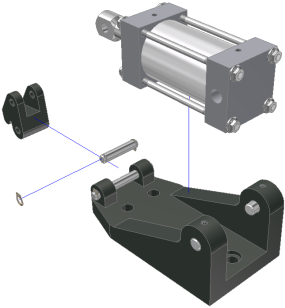

Na začátek otevřete dodávanou sadu dat válcové svěrky a vytvořte soubor prezentace z výchozí (mm) šablony.
Cíle
- umístit pohled,
- ručně rozložit sestavu,
- umístit pohled rozpadu na list výkresu.
Předpoklady
- Dokončete výukové programy Součásti 2, Sestavy a Výkresy.
- Seznamte se s materiály uvedenými v tématu nápovědy „Začínáme“.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
